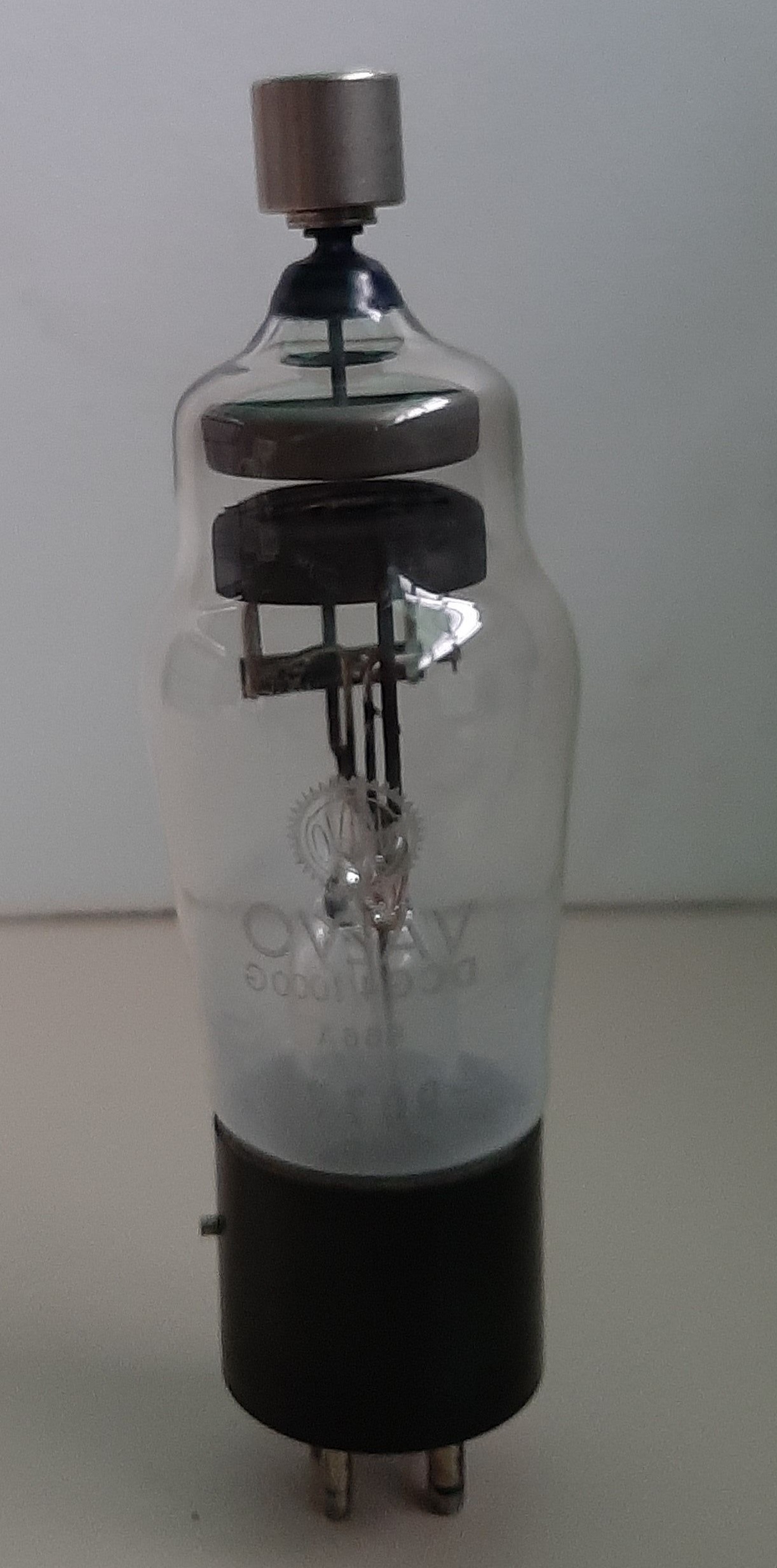

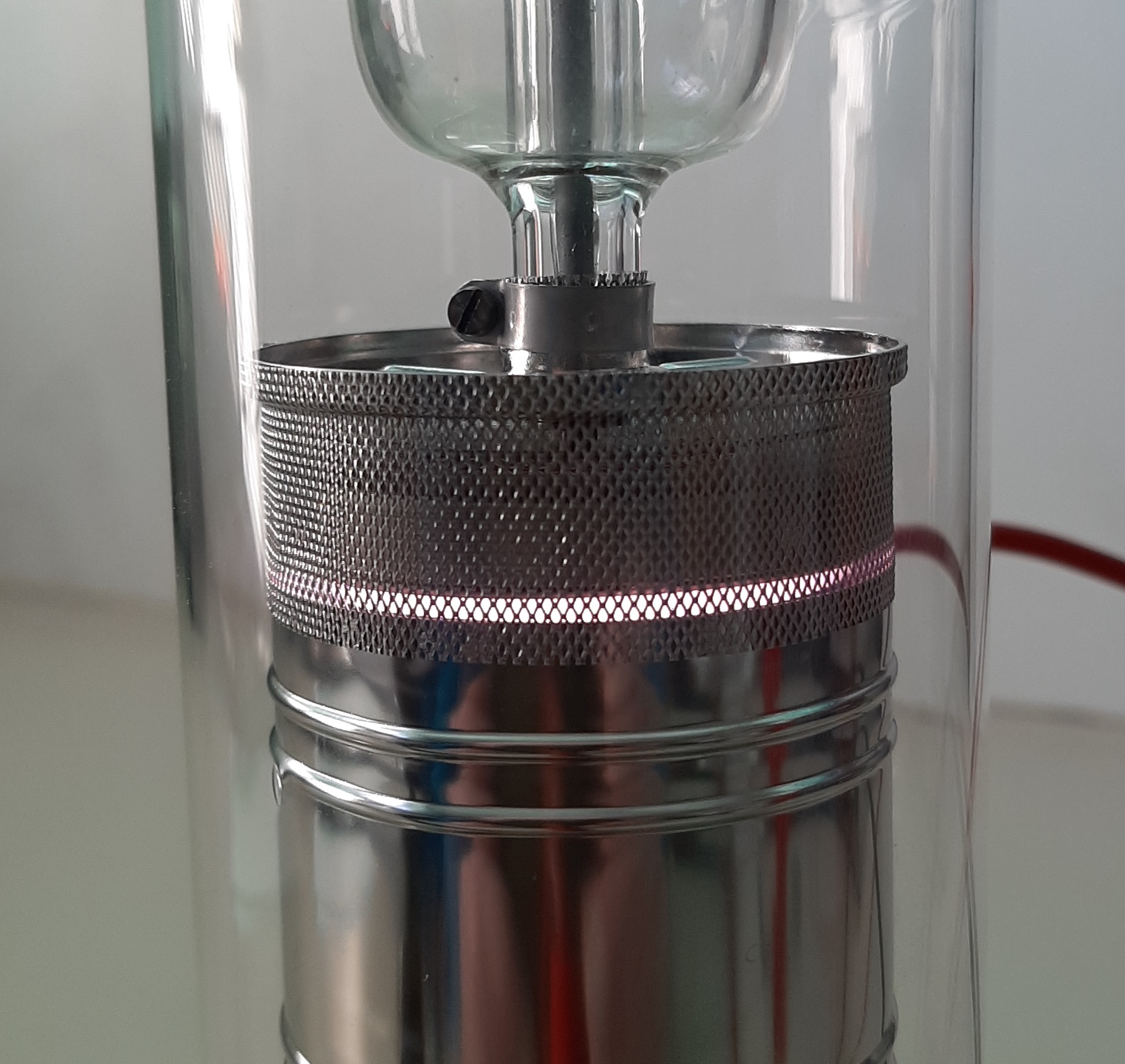

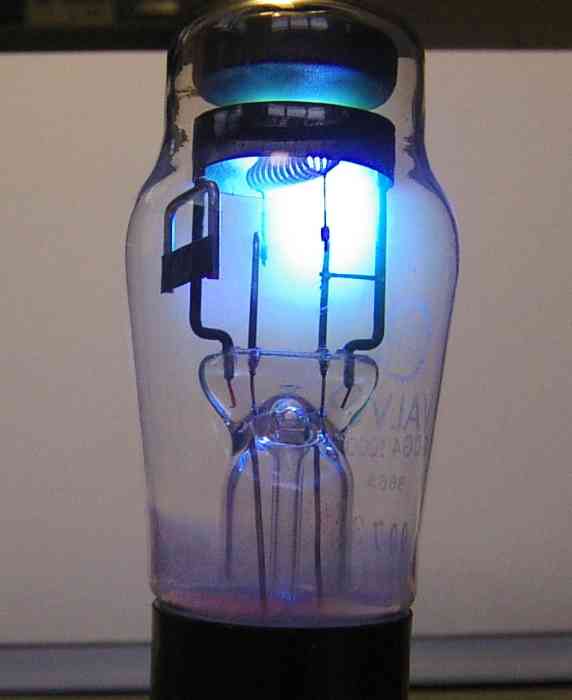

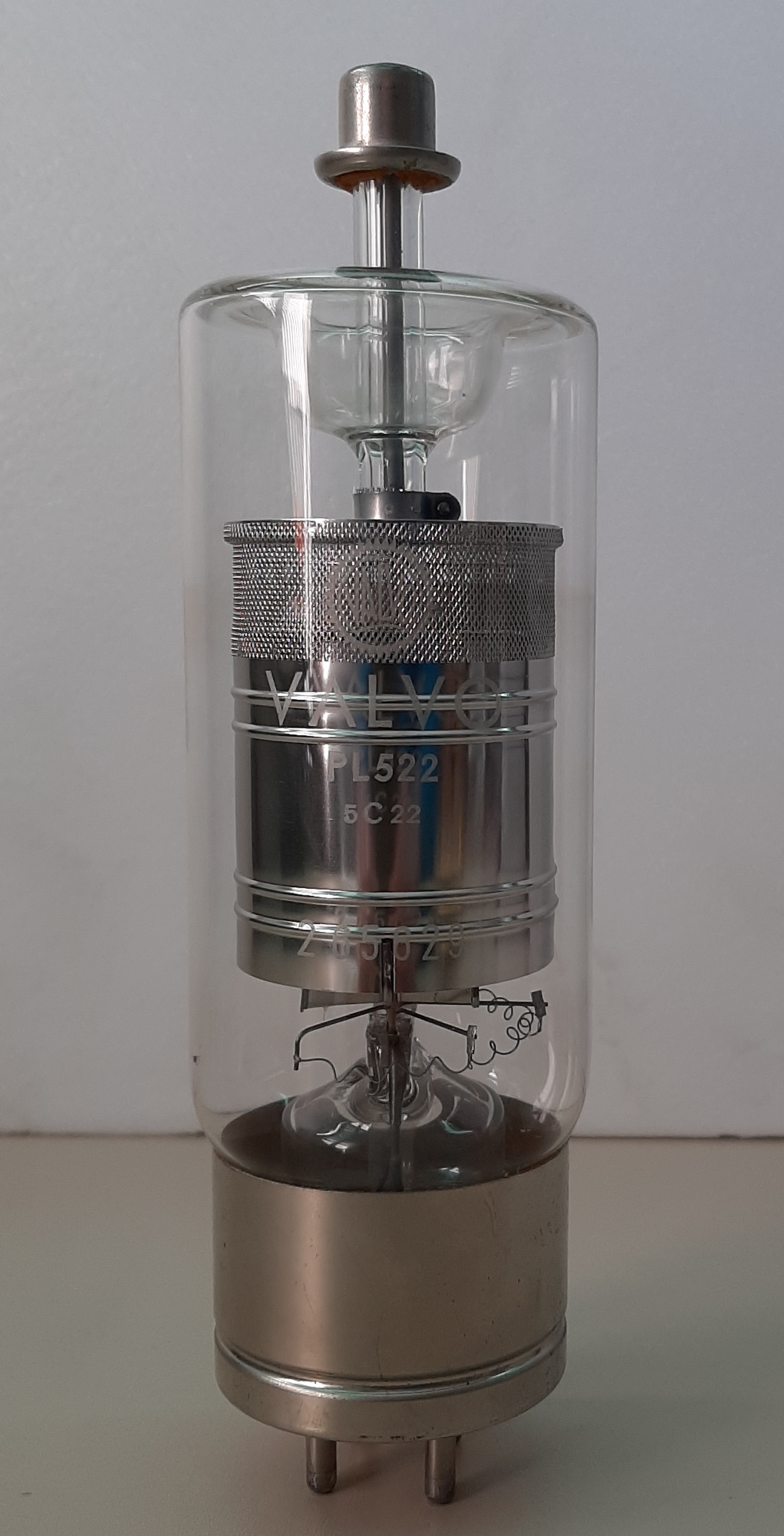

Wasserstoff-Thyratron  PL 522 von Valvo




   Quecksilberdampf-Gleichrichter

   872 A

   Hersteller Bal Mar, U.S.A.

   Dürfte aus den 1950er-Jahren stammen

   das Leuchtbild ist spektakulär

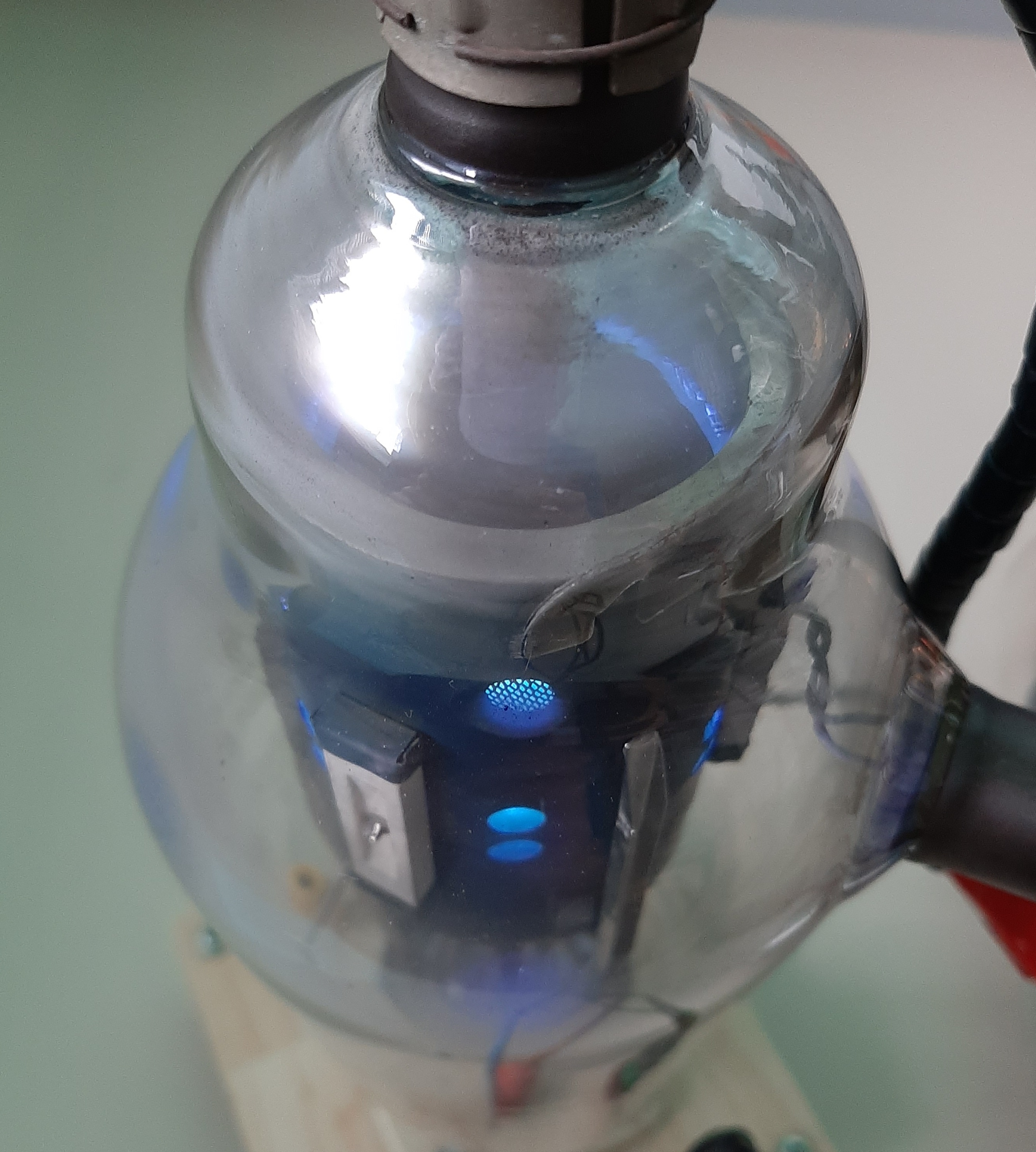

Quecksilberdampf-Thyratron Siemens Ste 2500/6/40

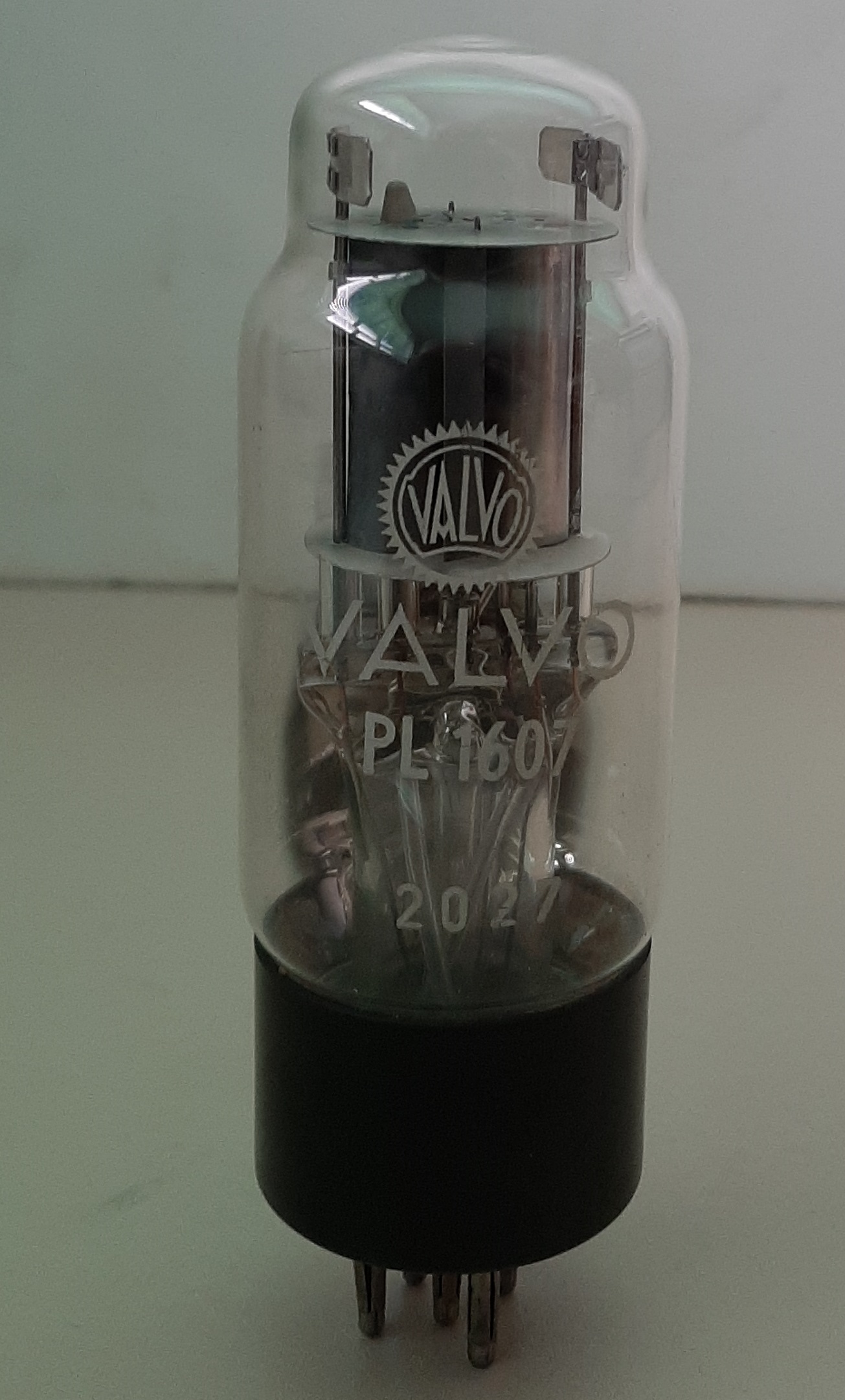

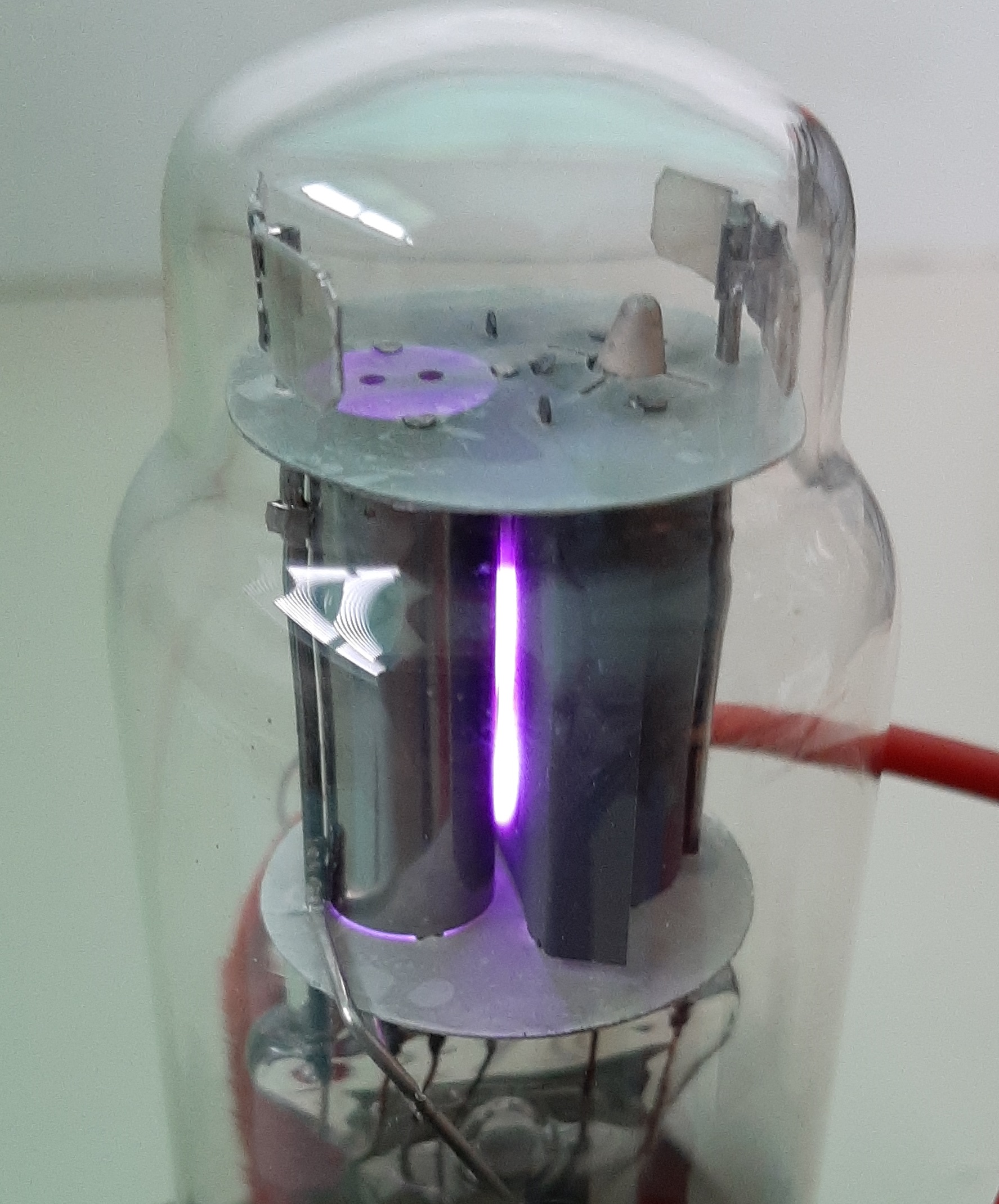

 Edelgas-Thyratron  PL 1607 von Valvo

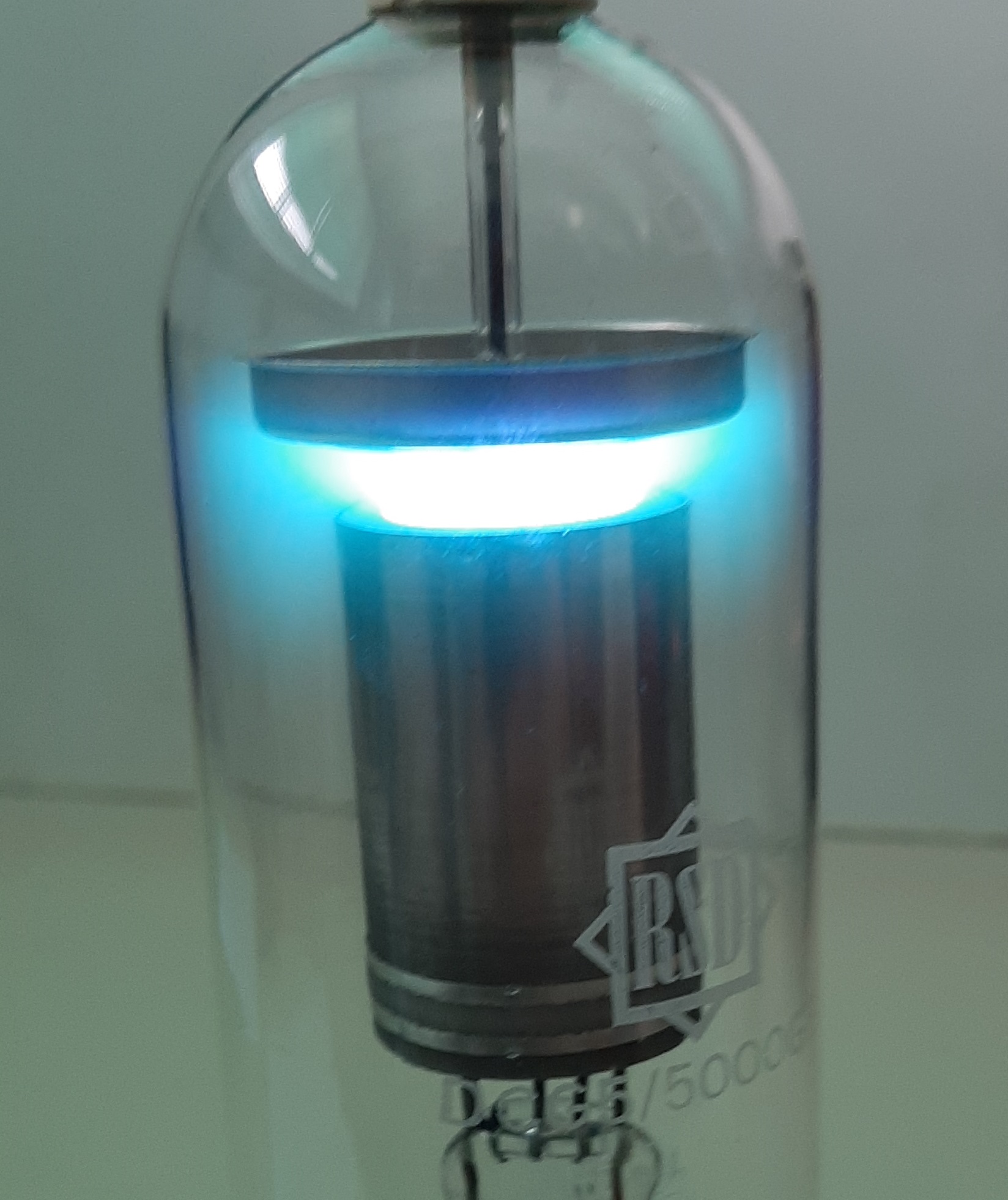

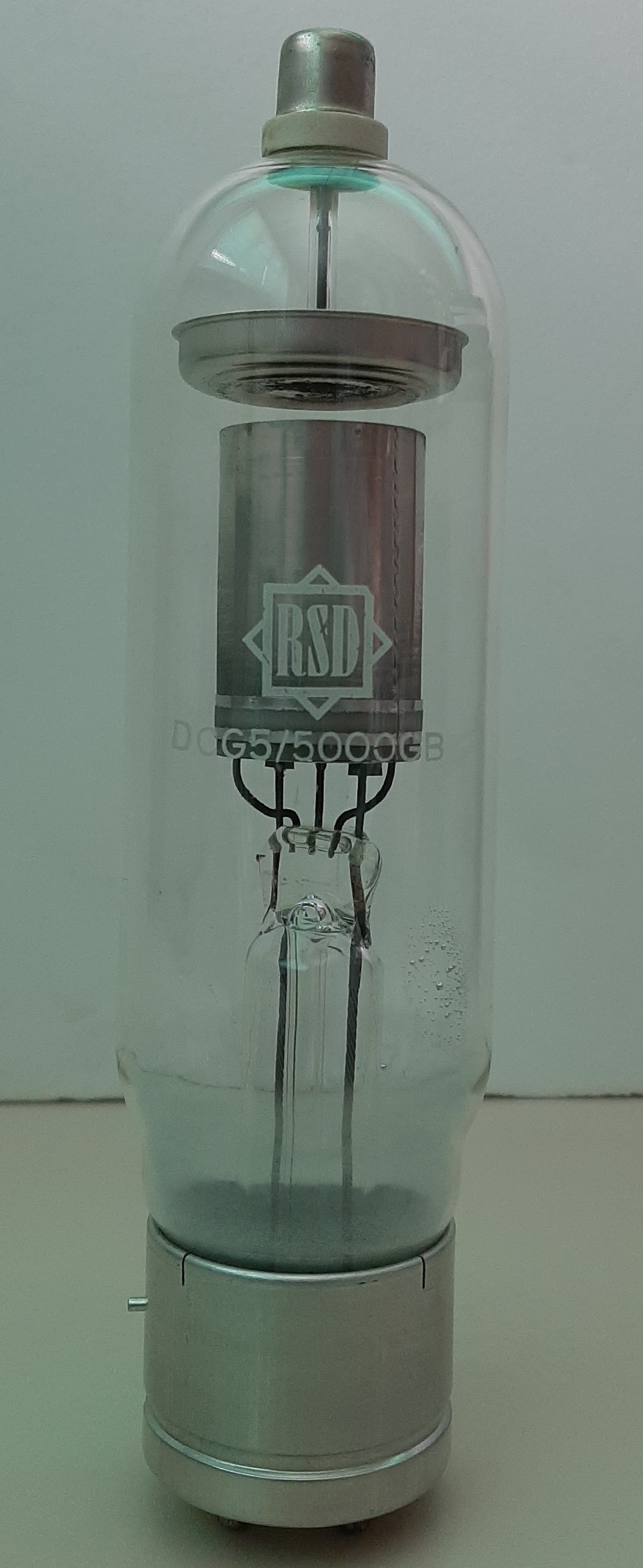

  Quecksilberdampf-Gleichrichter DCG 5/5000 von RSD

Quecksilberdampf-Gleichrichter DCG 5/5000 von RSD

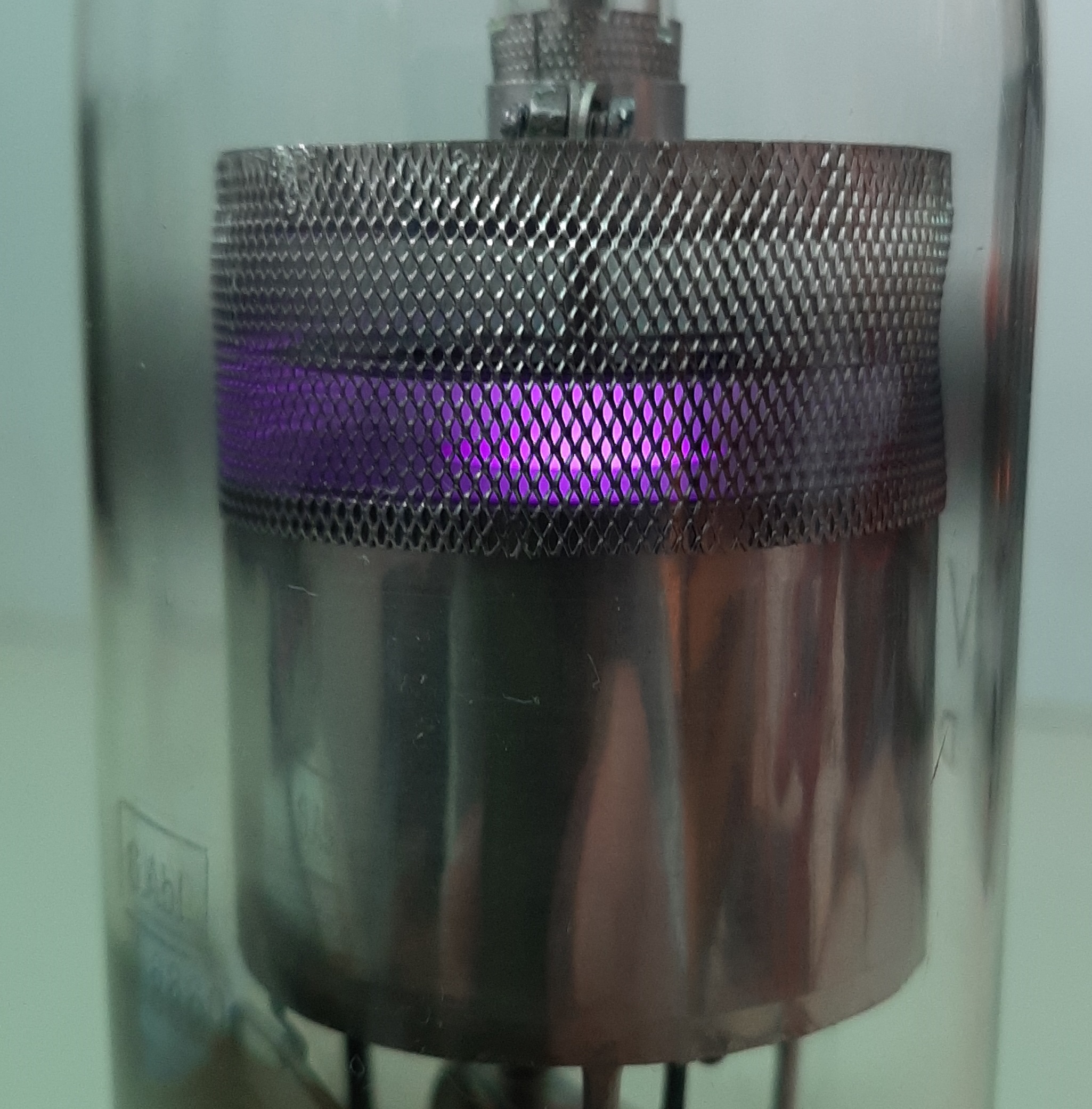

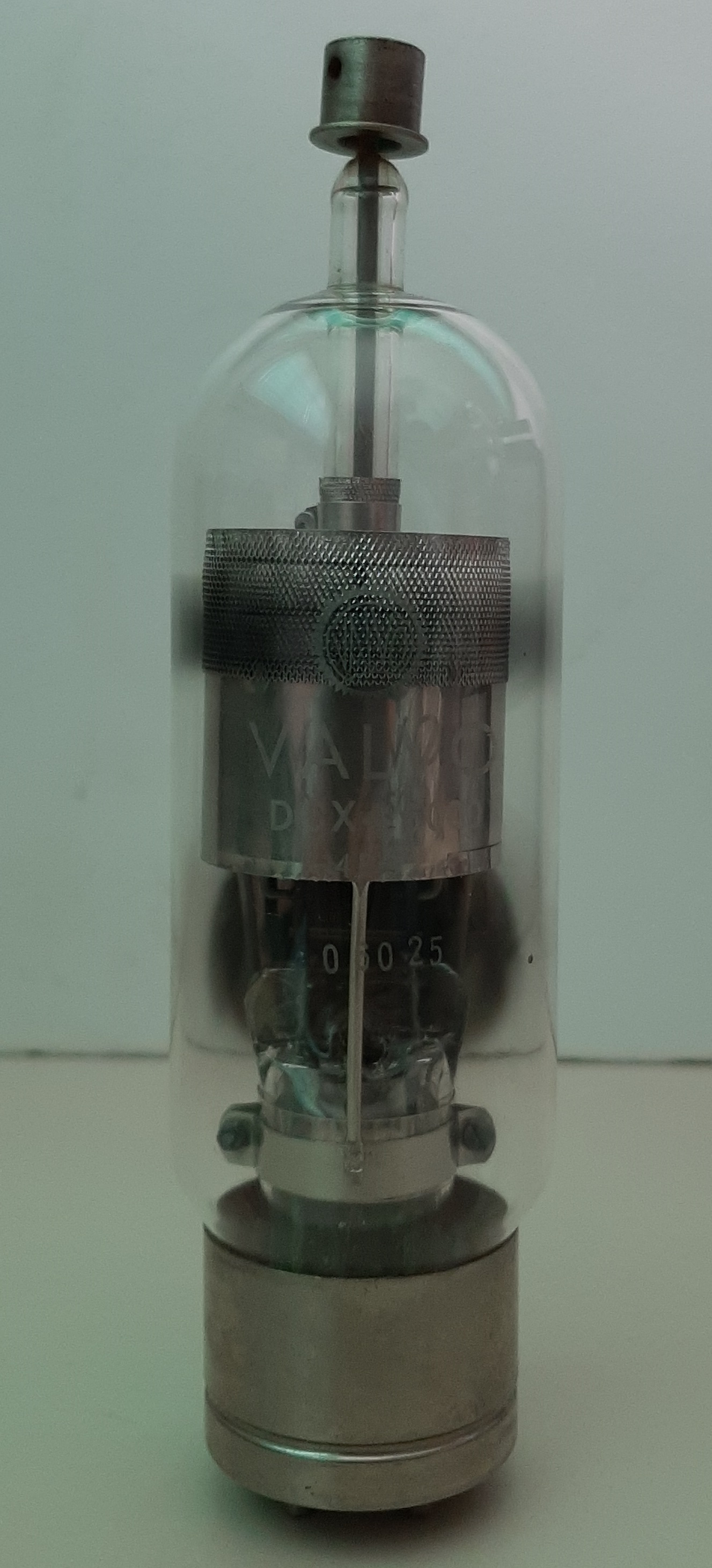

Hochspannungs-Gleichrichter DCX 4/5000 von Valvo mit Xenon-Füllung

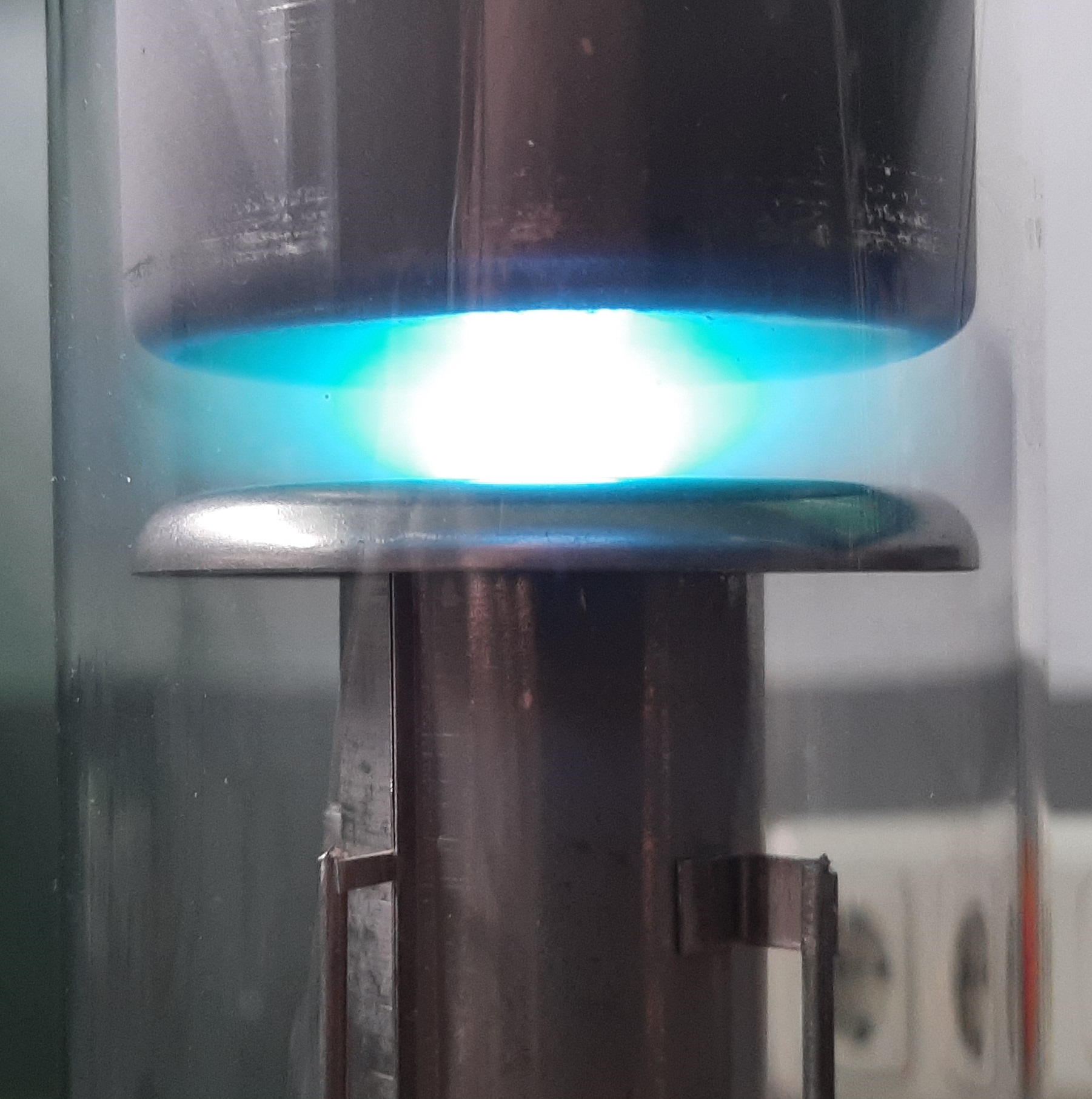

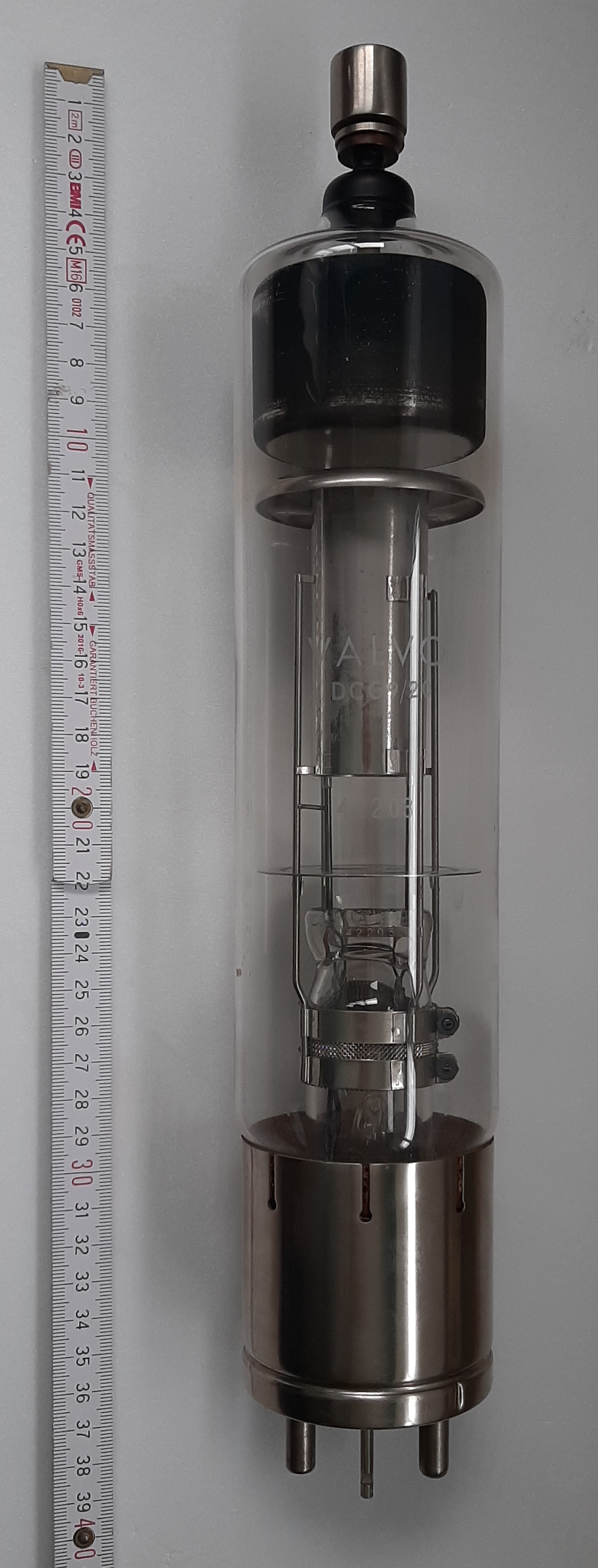

Hochleistungs-Gleichrichter DCG 9/20 von Valvo mit Quecksilberdampf-Füllung

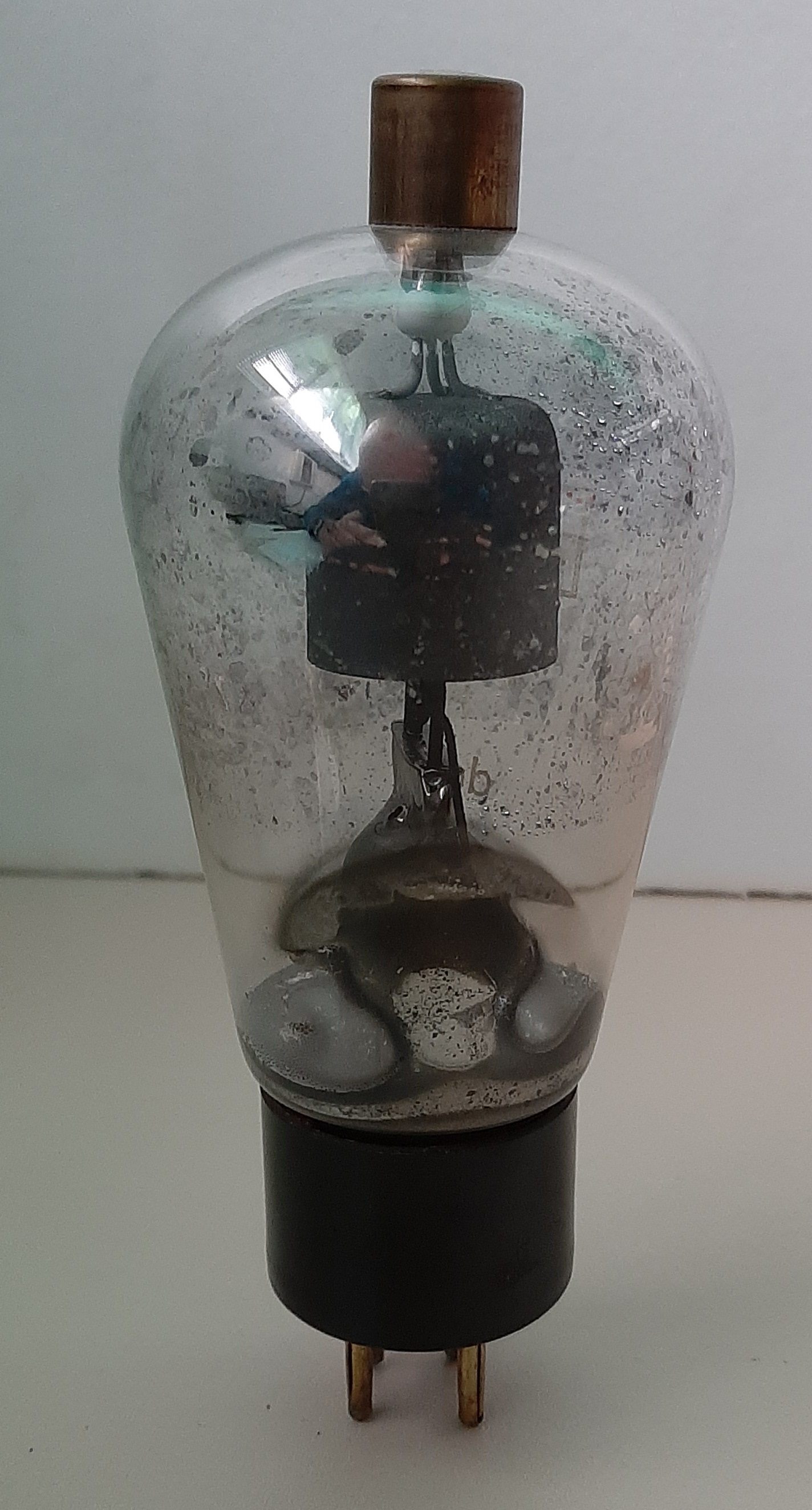

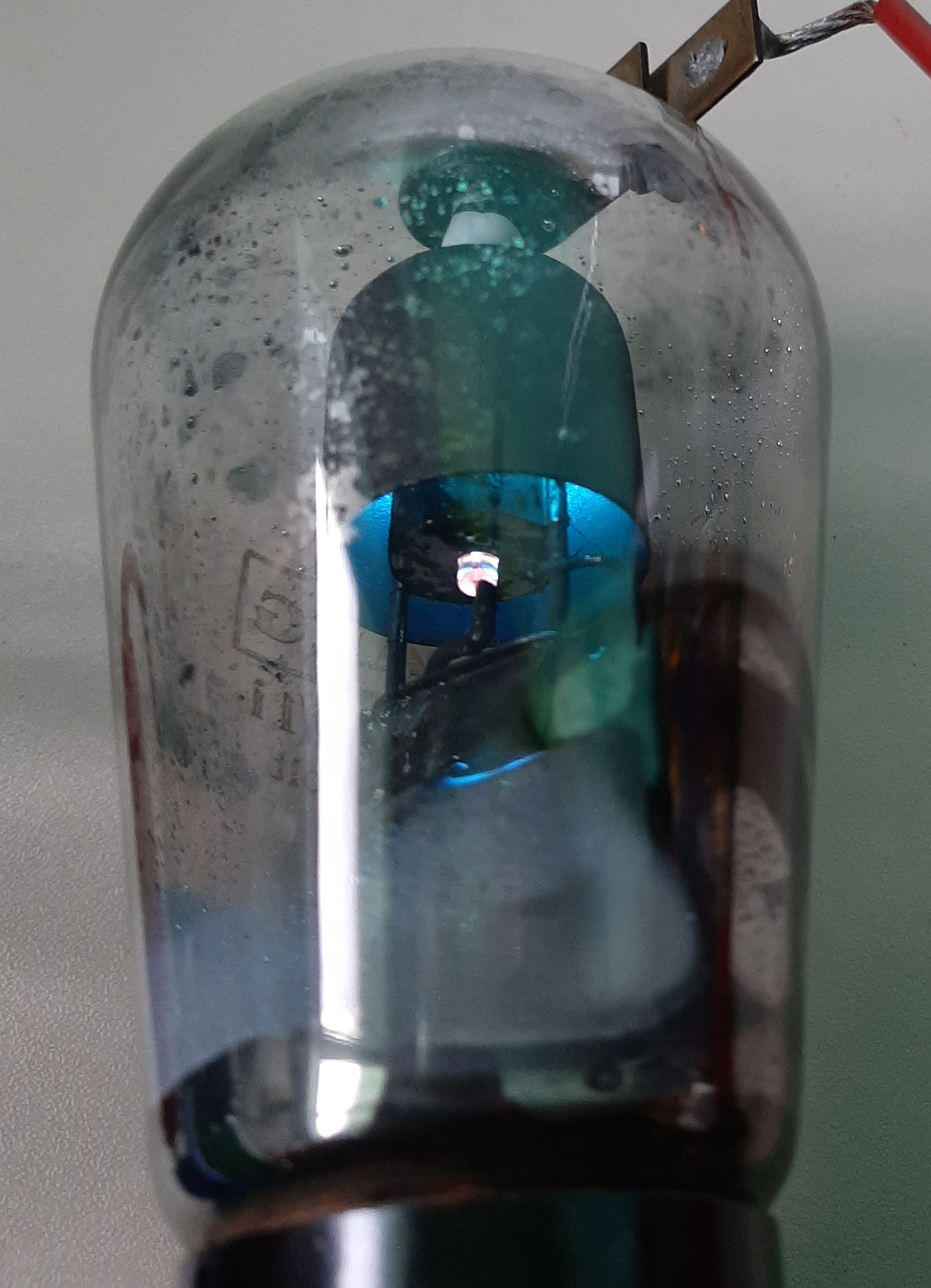

Historischer Quecksiberdampf-Gleichrichter

G 10/1i von AEG

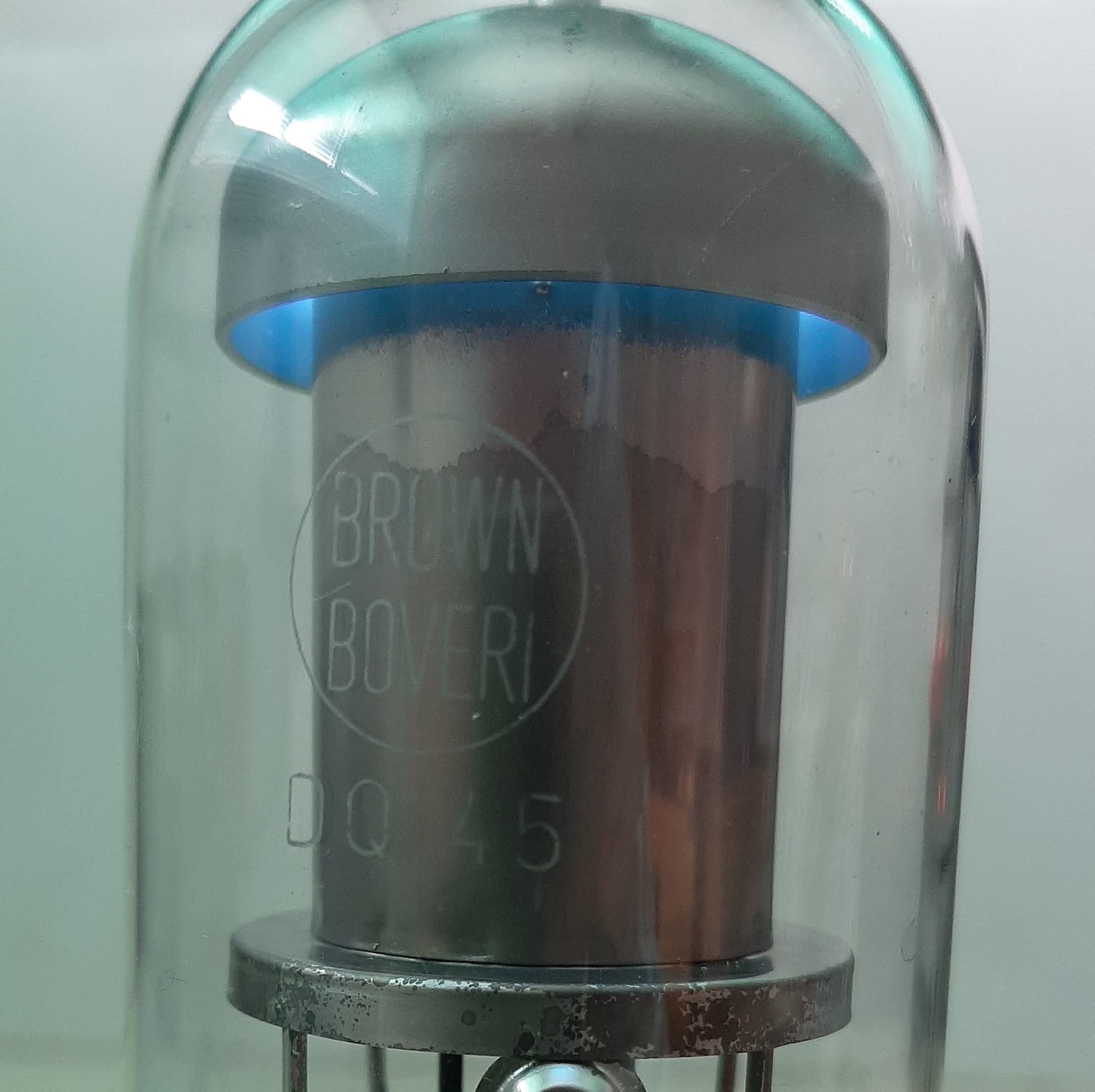

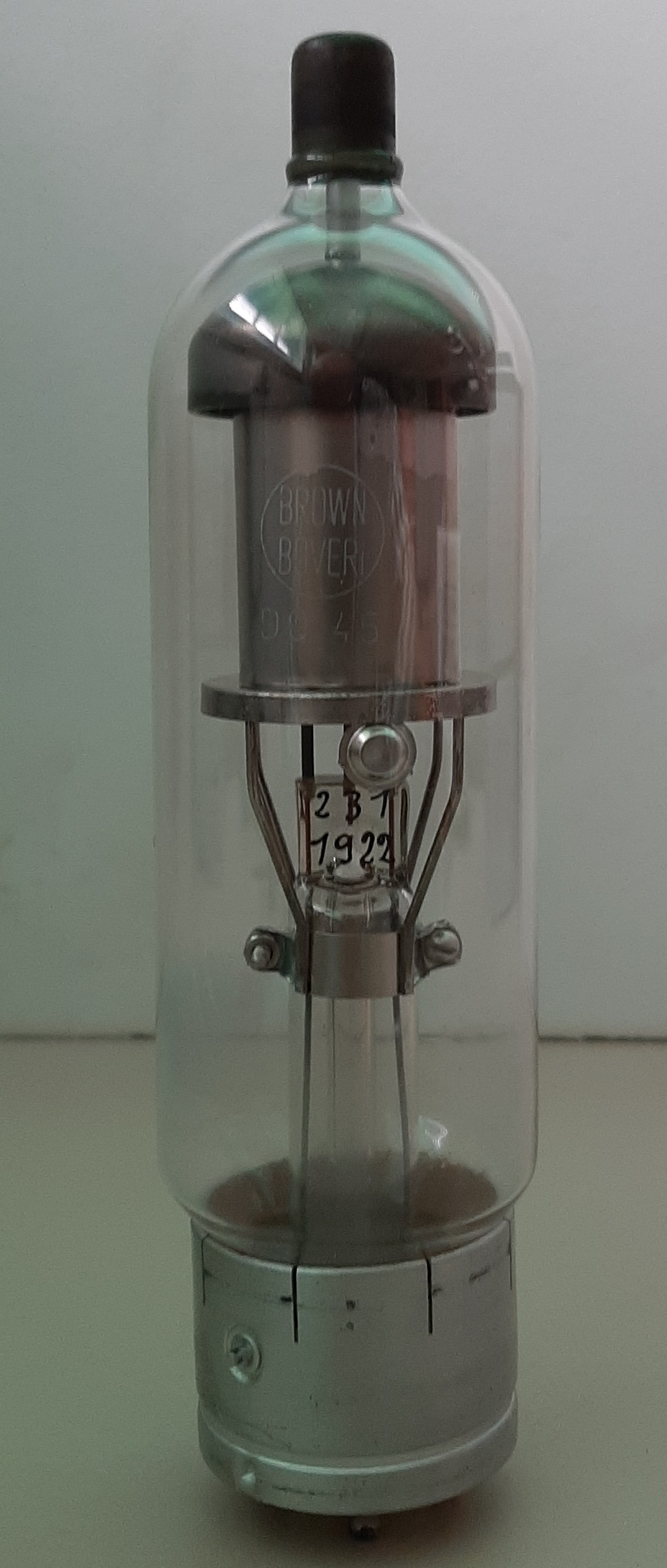

Quecksiberdampf-Gleichrichter DQ 45 von BBC

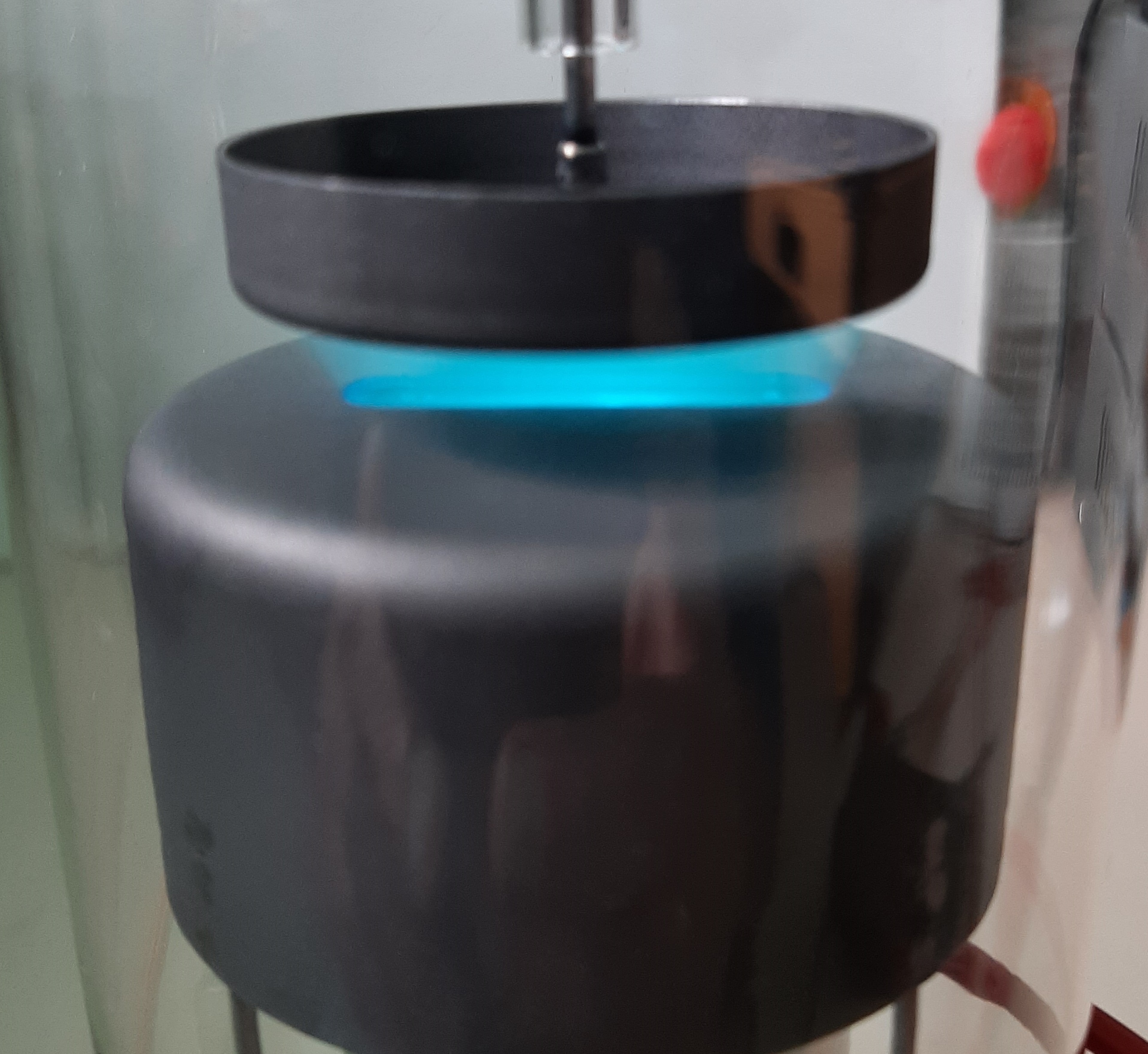

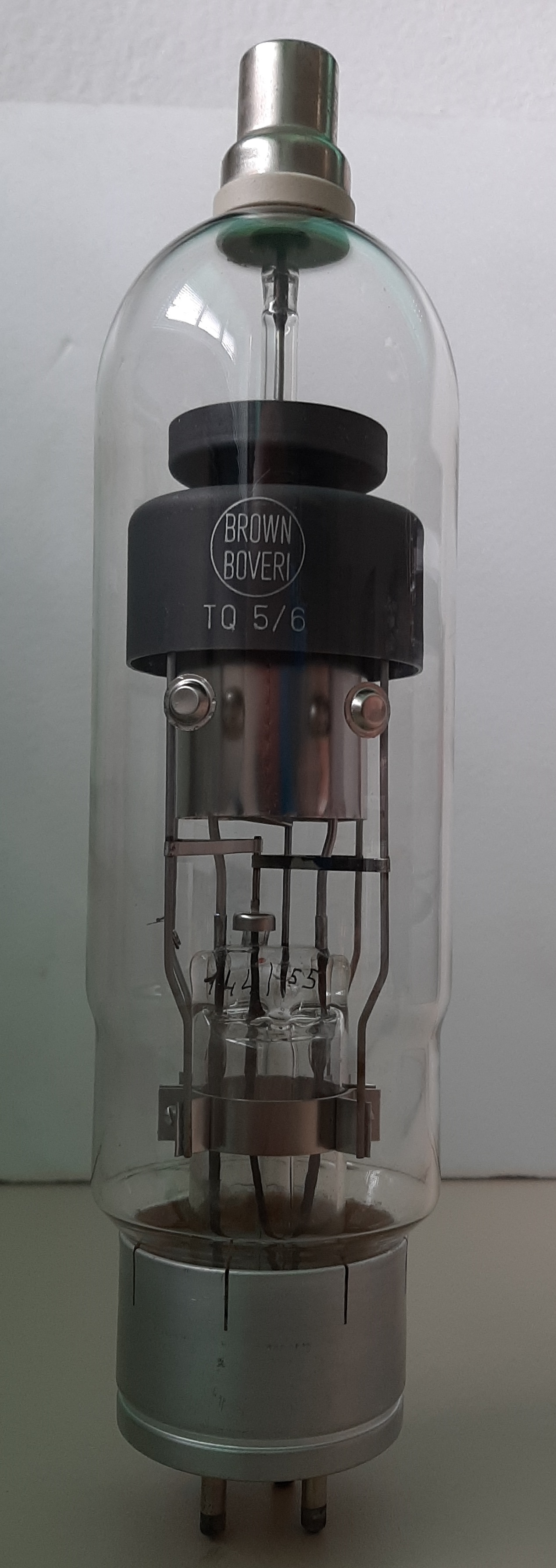

Quecksilberdampf-Thyratron TQ 5/6 von BBC

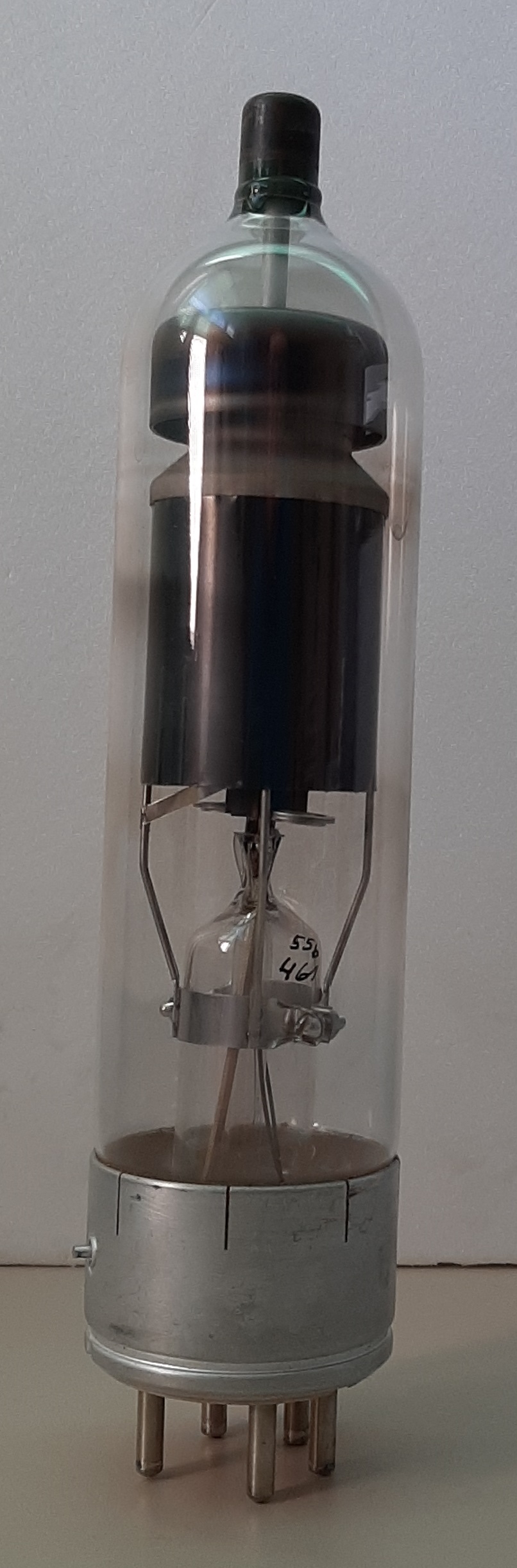

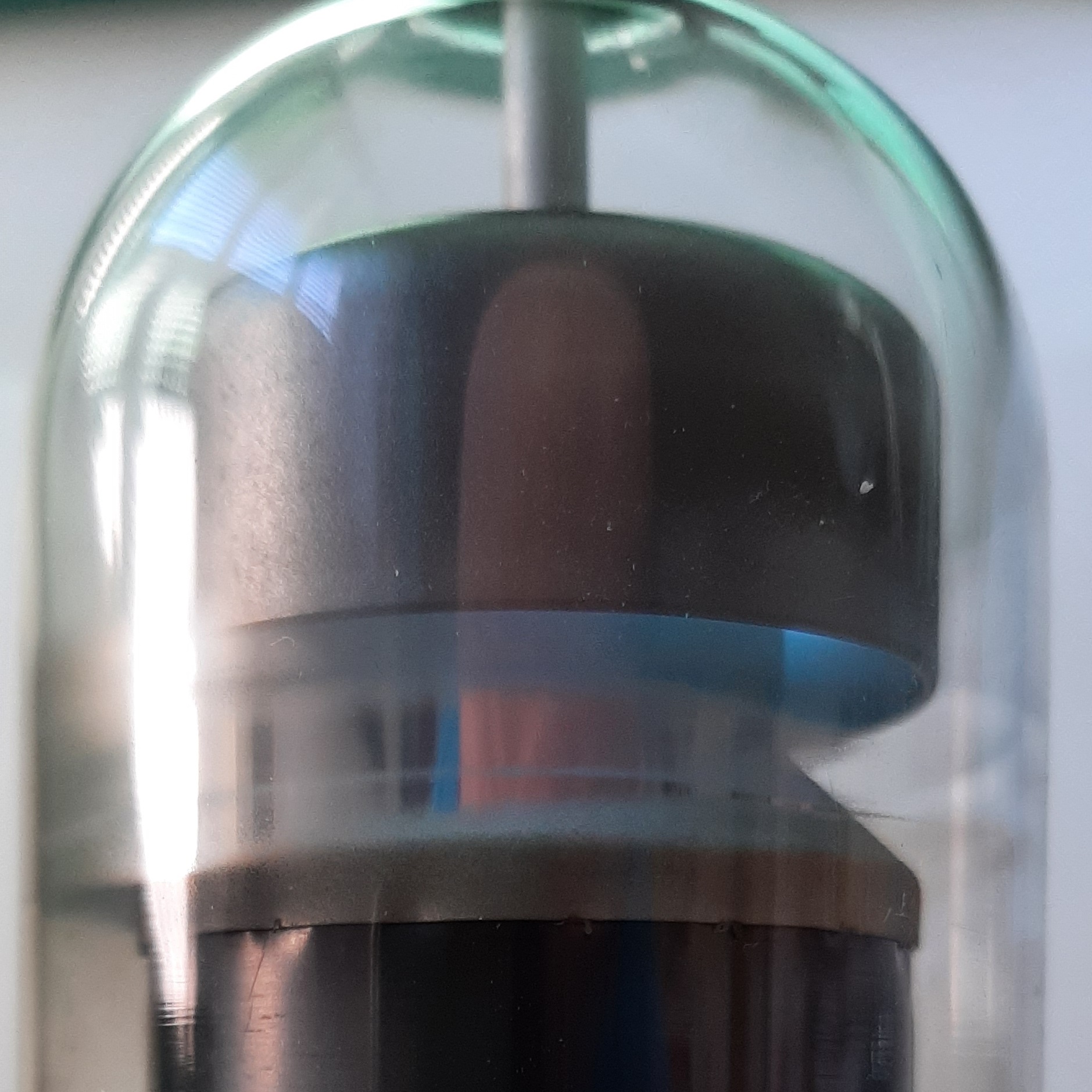

Quecksilberdampf-Thyratron  TQ 51 von BBC

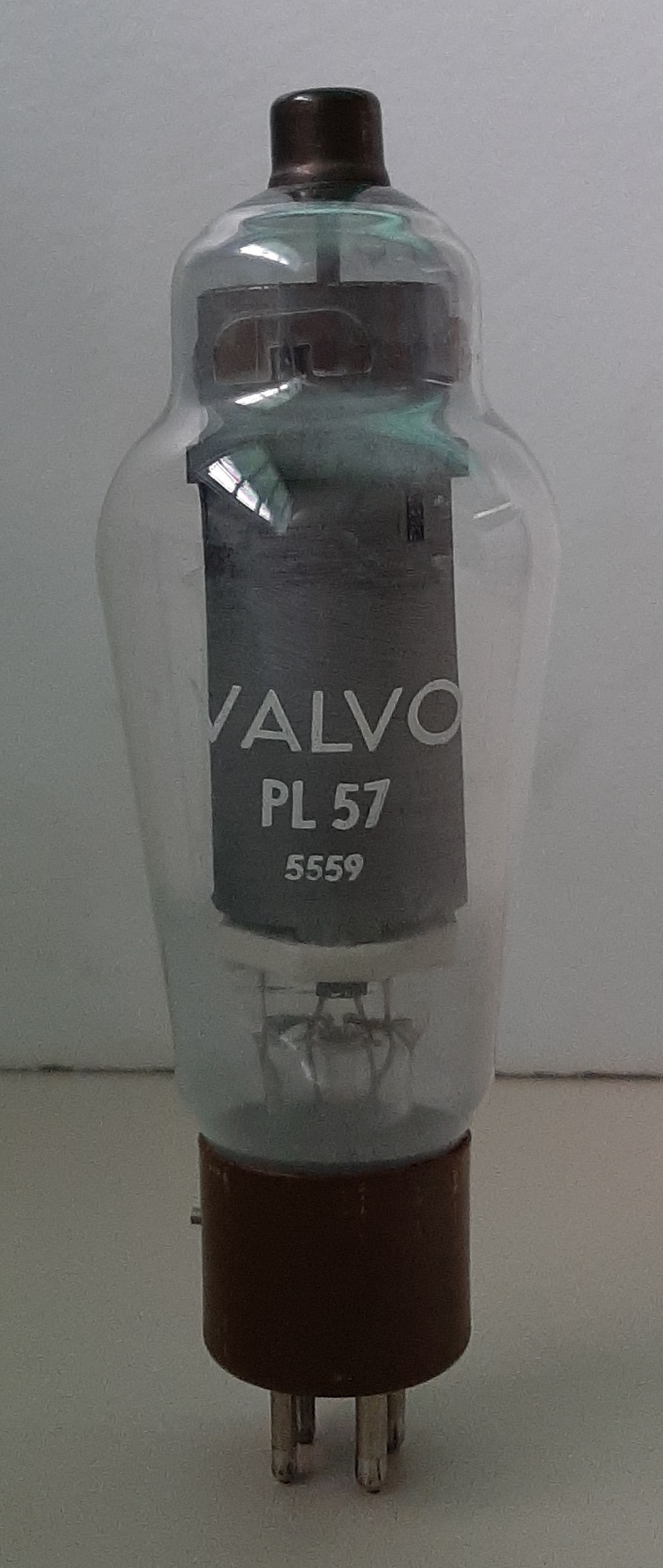

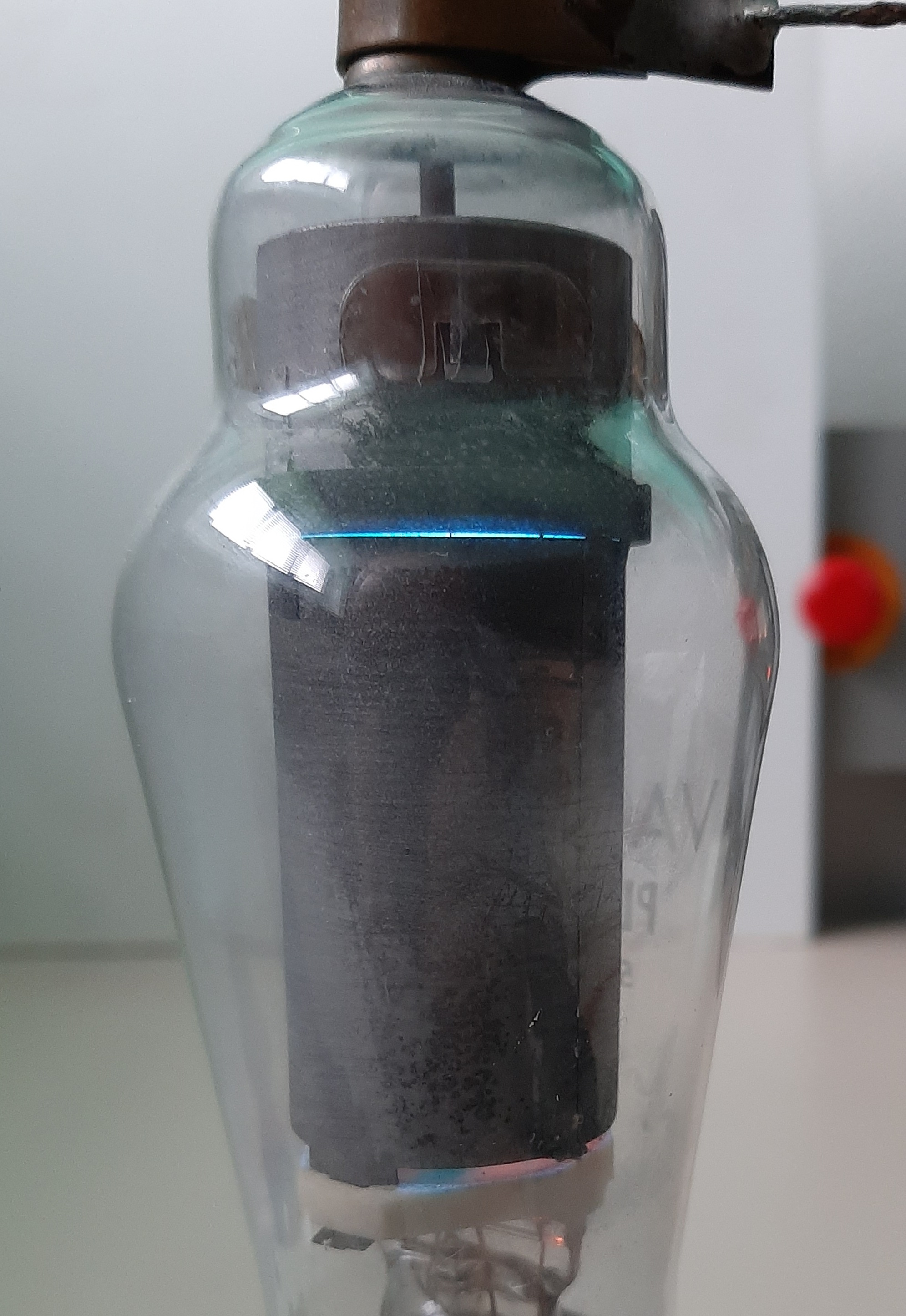

Quecksilberdampf-Thyratron  PL 57 von Valvo

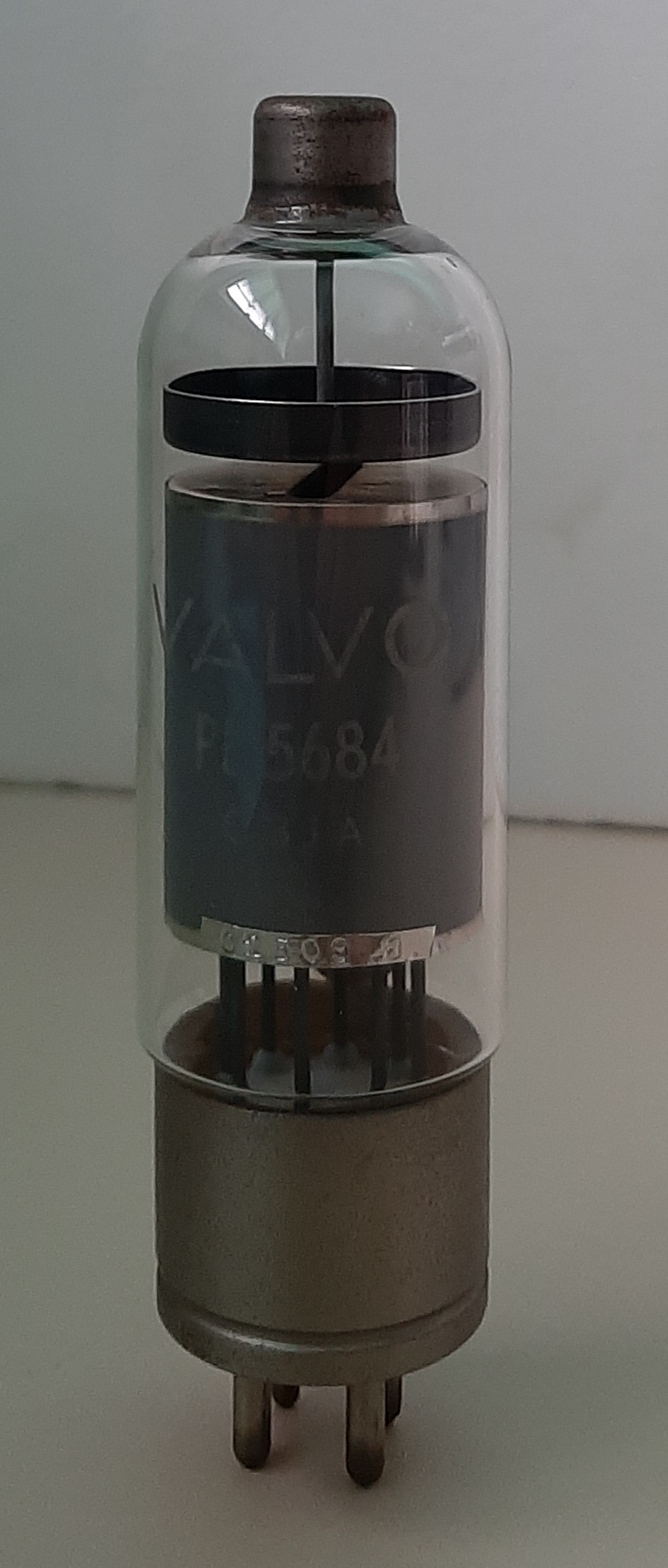

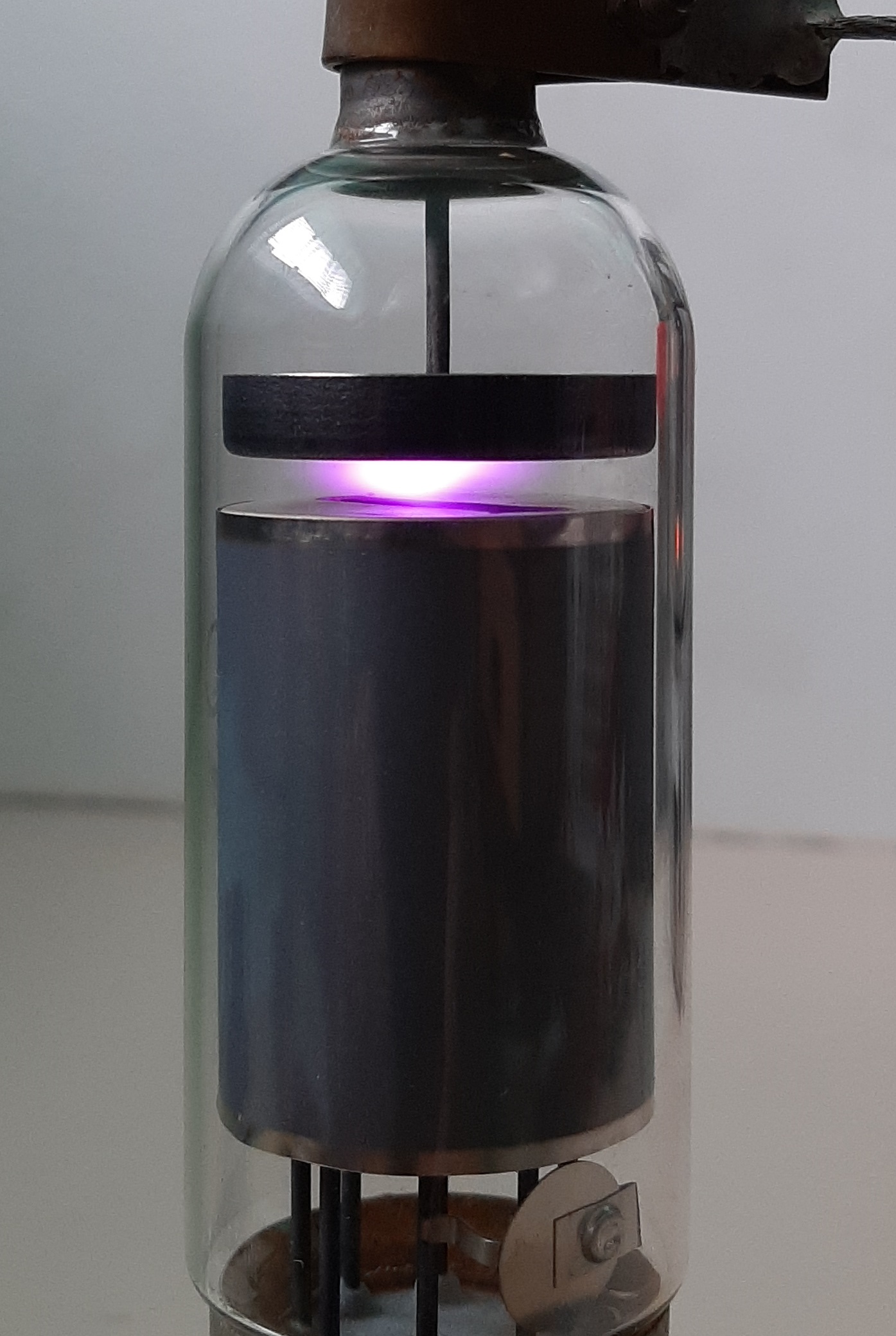

Thyratron  PL 5684 von Valvo mit Xenon-Füllung

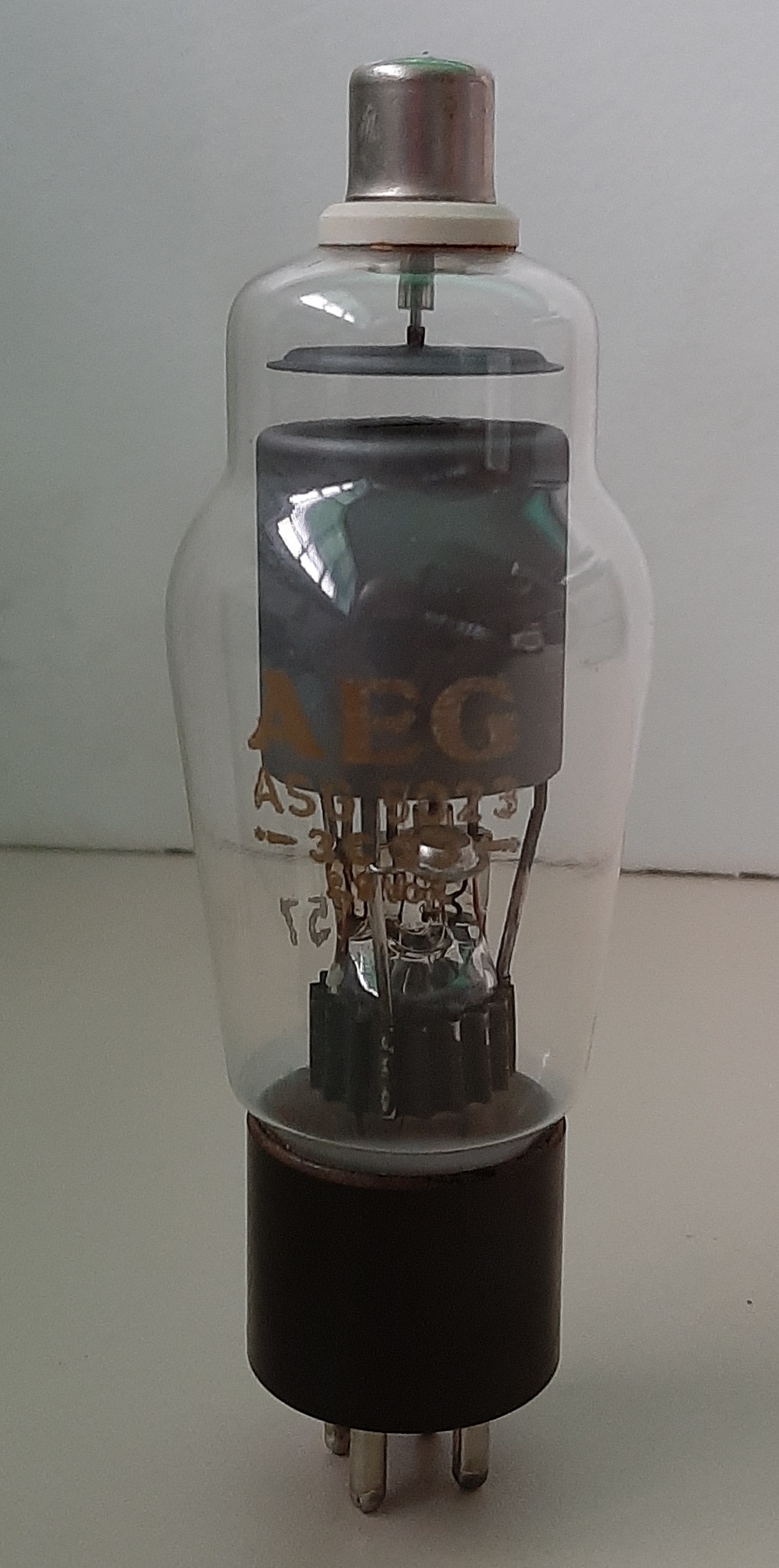

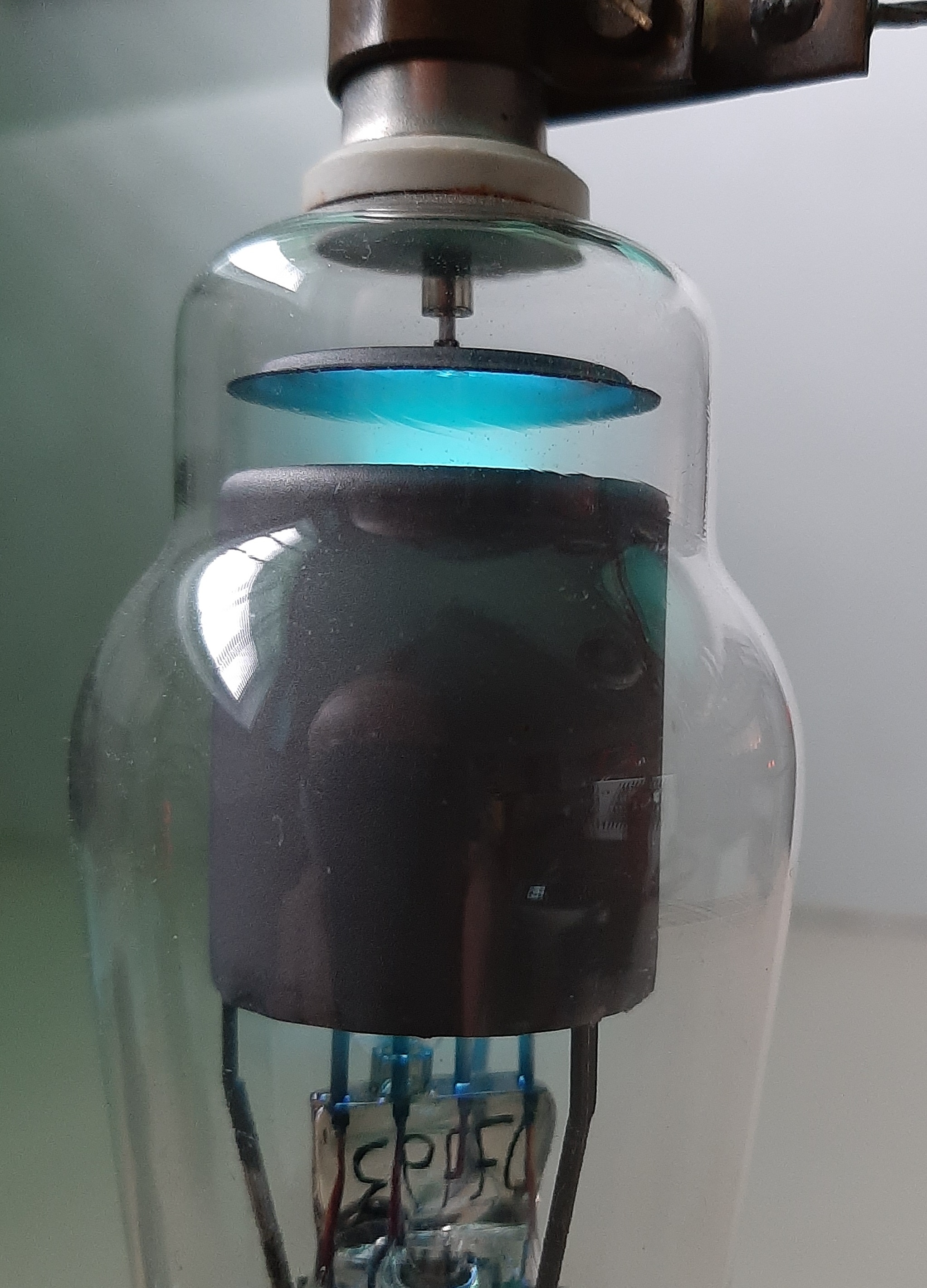

Thyratron ASG 5023 von AEG mit Quecksilberdampf- und Edelgasfüllung

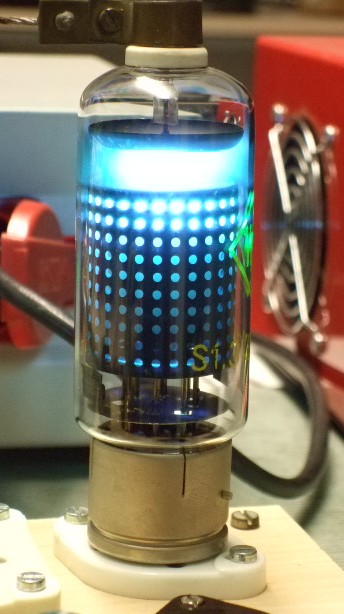

Edelgas-Thyratron S1,3/30dM von RFT

= PL6011

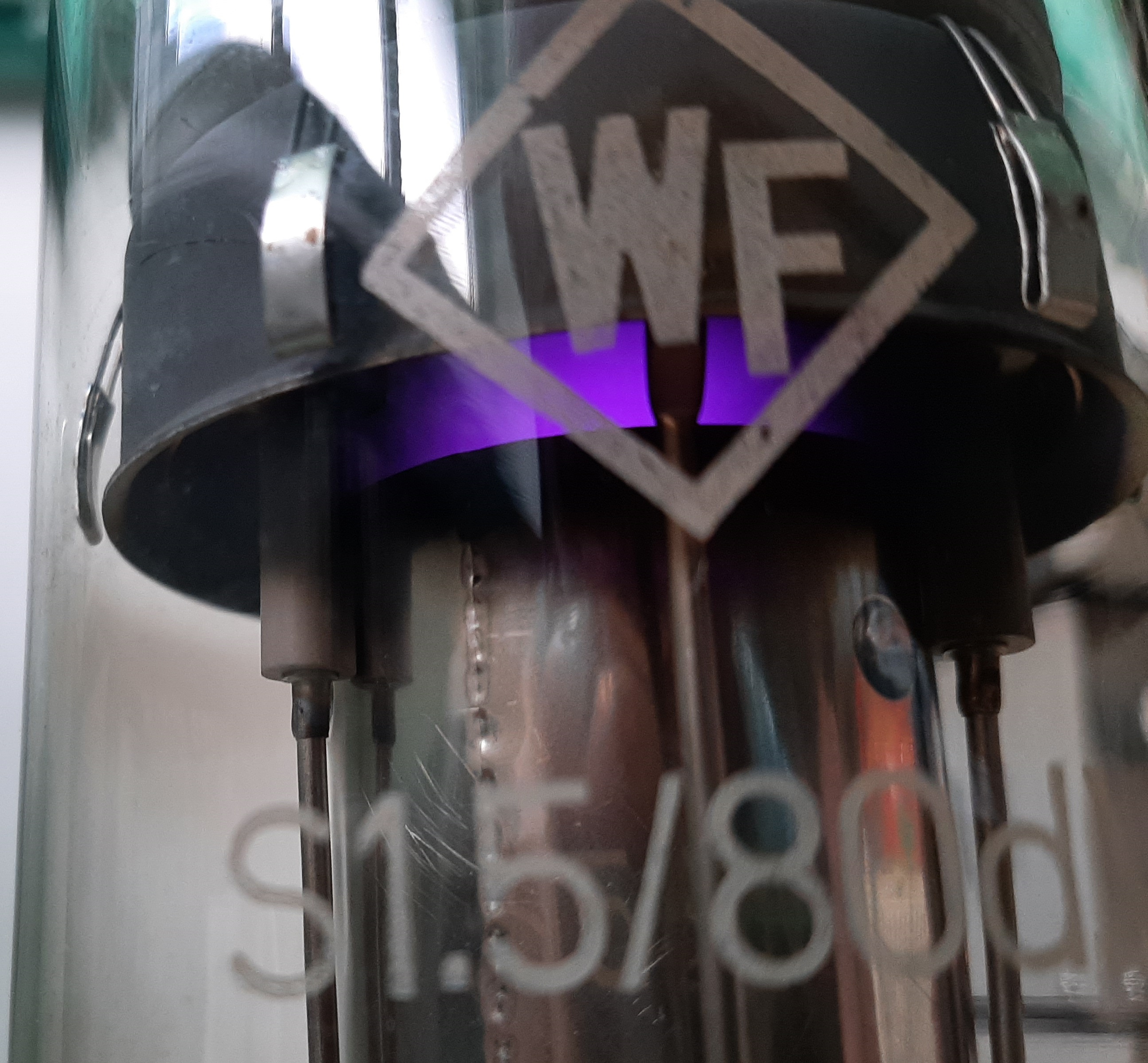

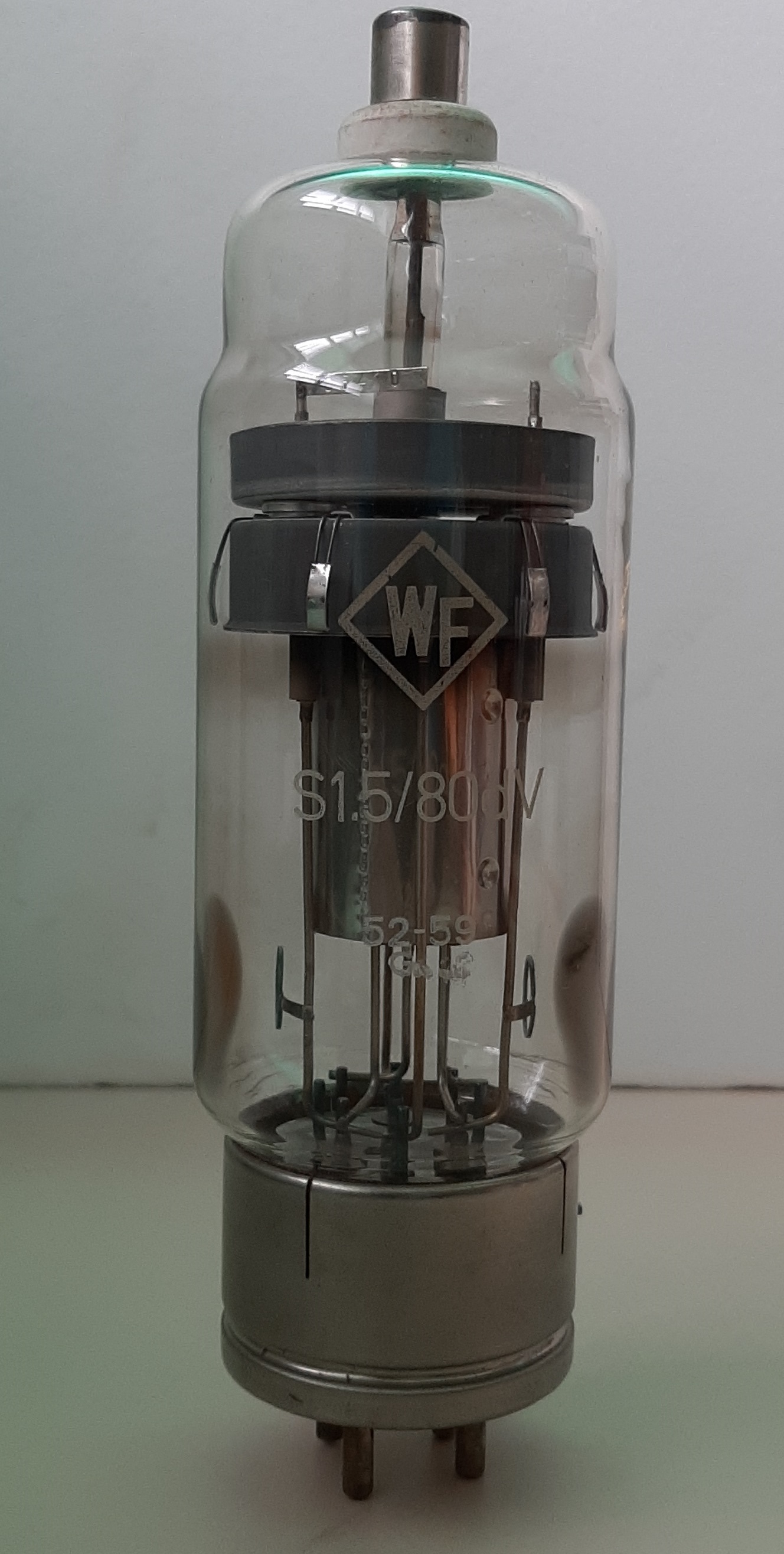

Edelgas-Thyratron S1,5/80dV von WF

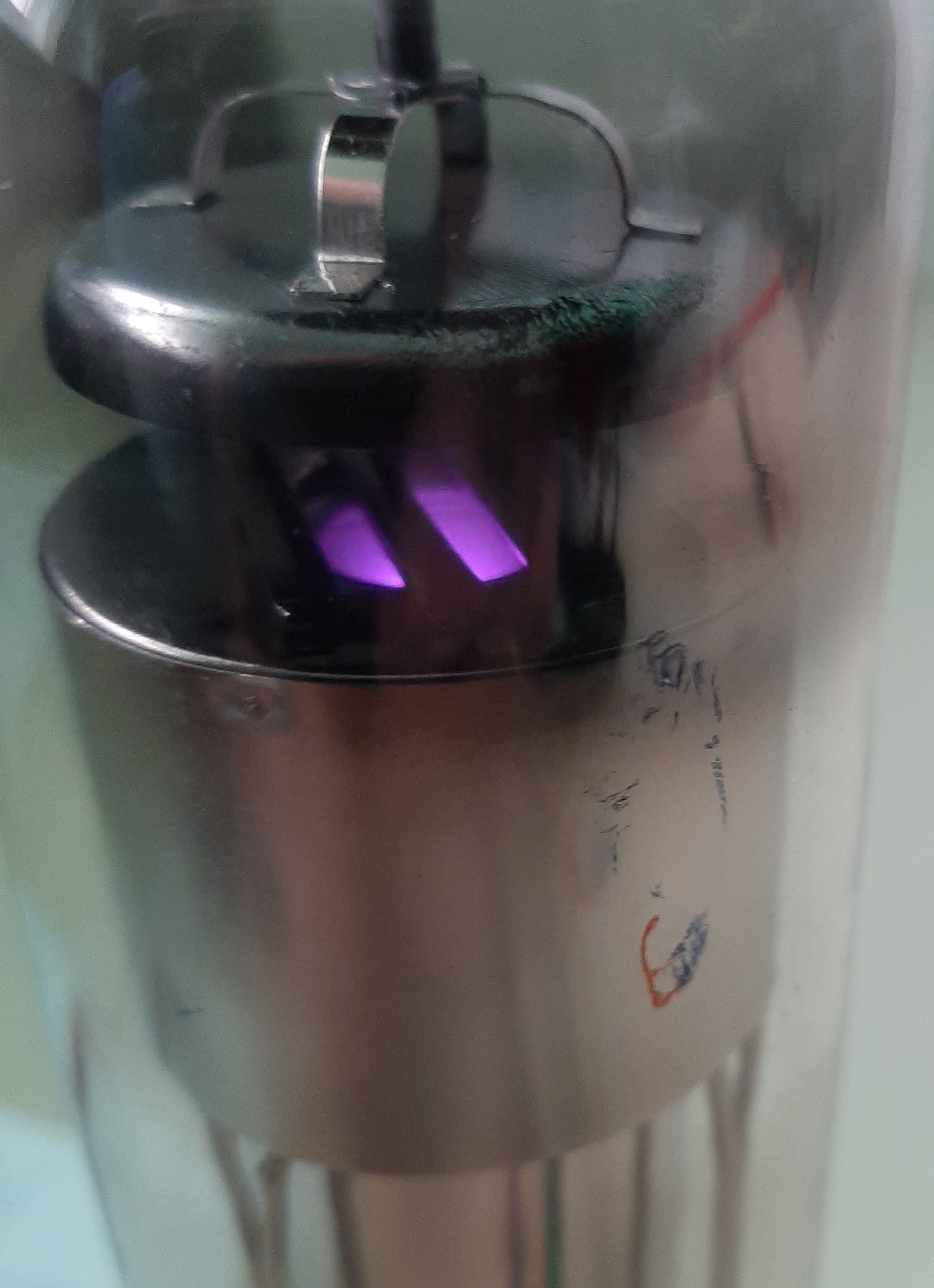

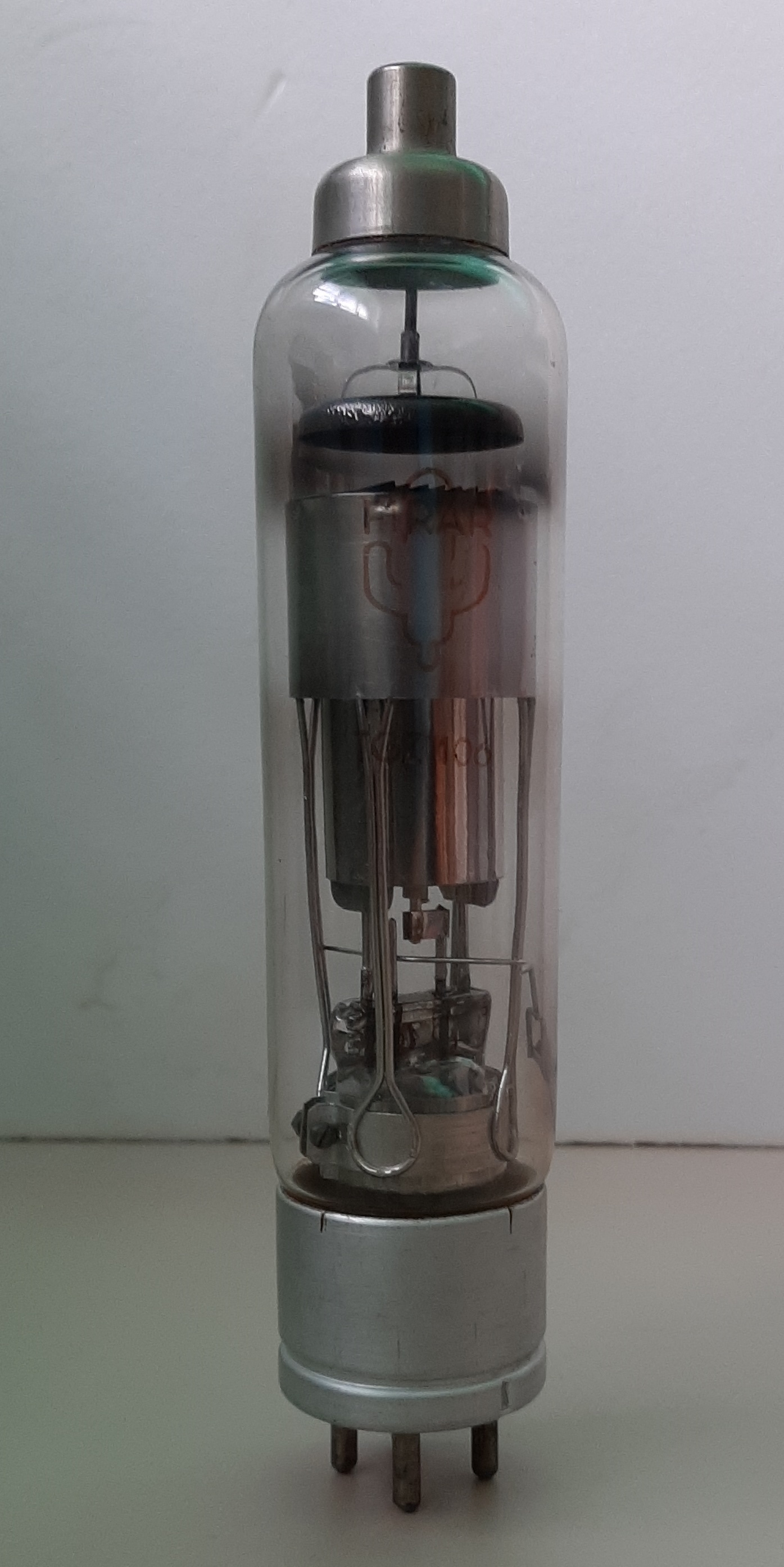

Edelgas-Thyratron TGZ 106 von Firar.

Die Röhre soll vergleichbar sein mit der obigen S1,5/80dV.
Der Hersteller ist mir unbekannt, ich habe keinerlei Informationen
aufgetrieben...

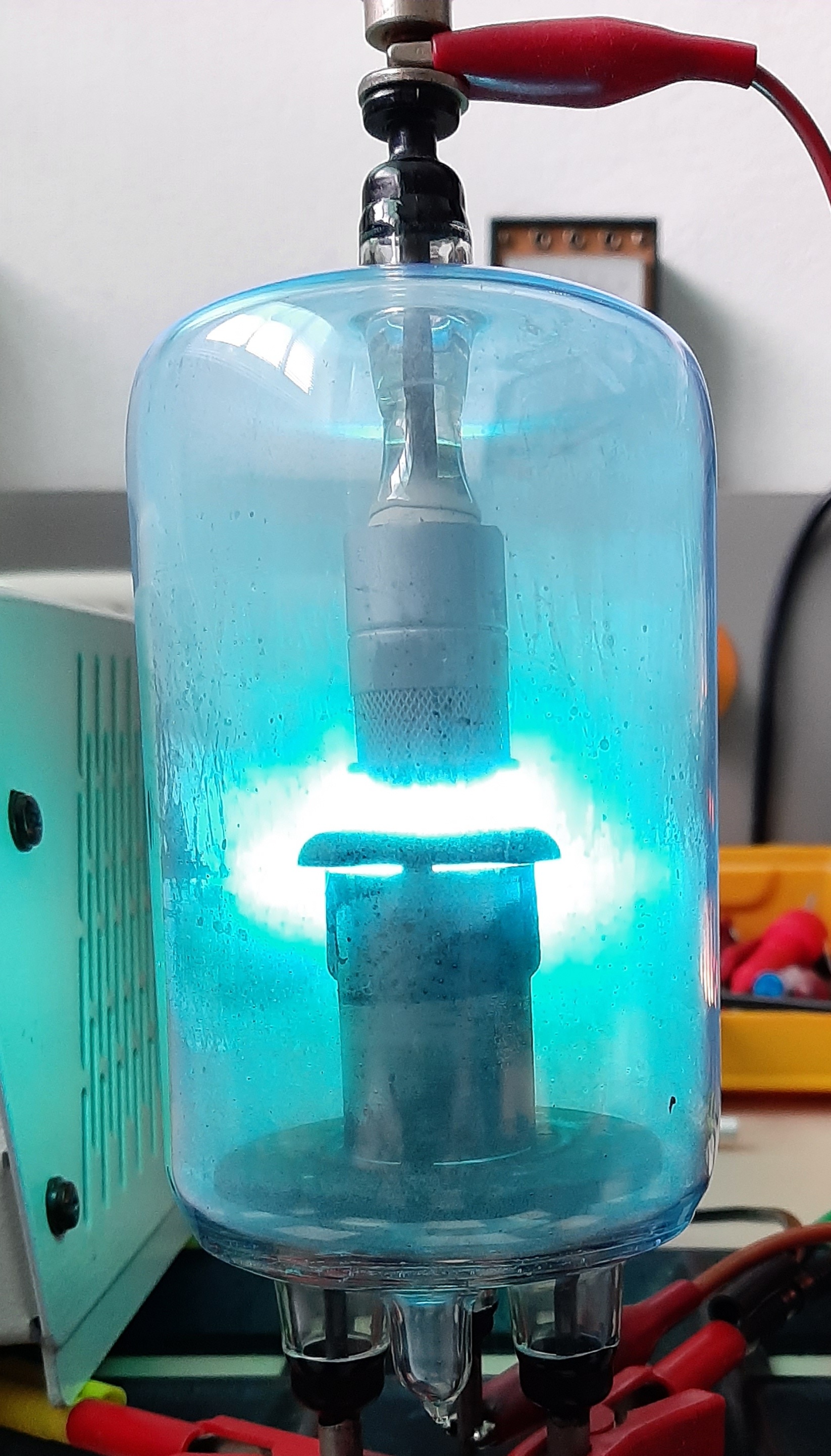

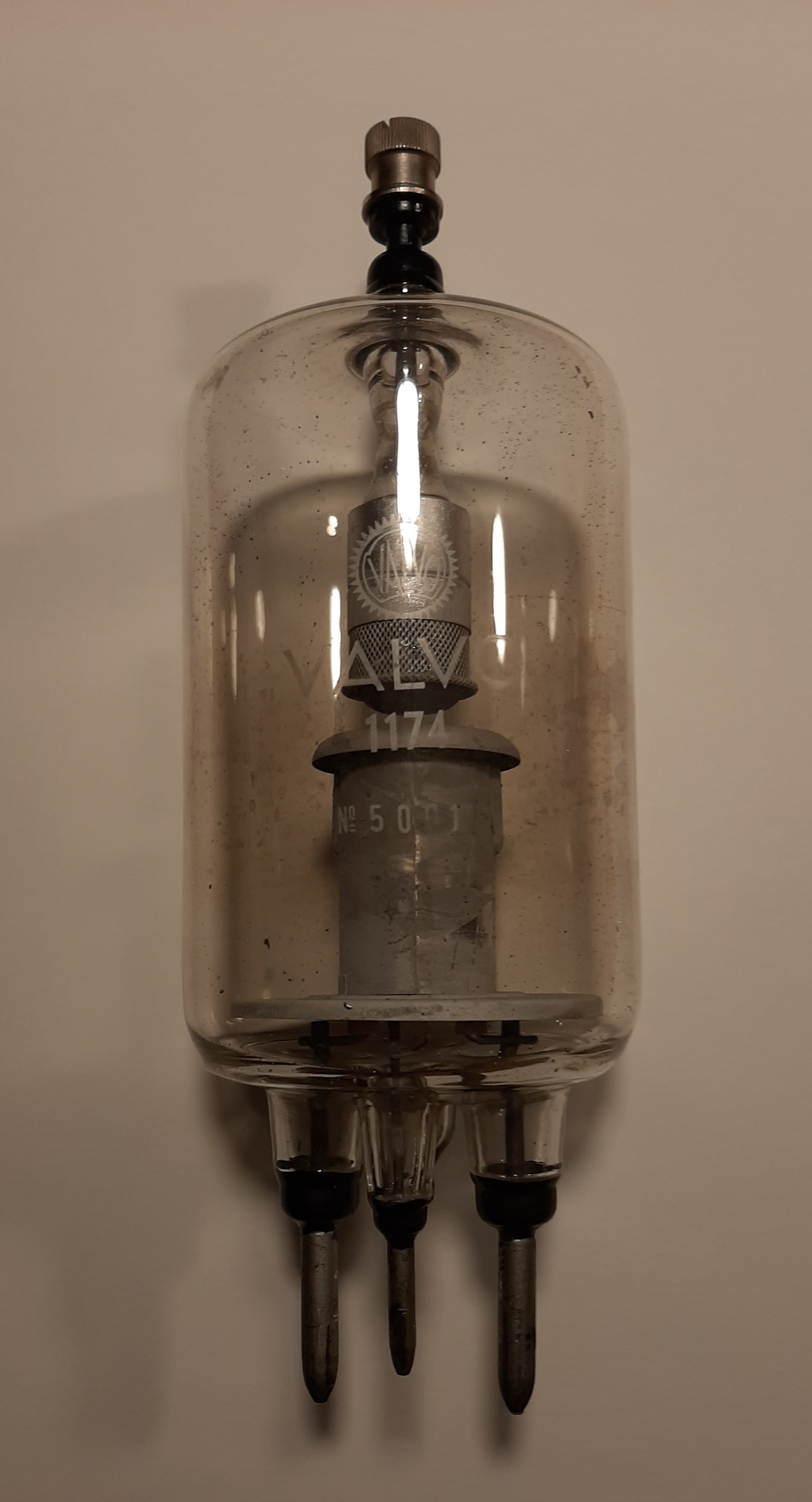

Quecksiberdampf-Gleichrichter 1174 von Valvo, ca. 1956. Verwendet als Netzgleichrichter. Der dünne Sockelstift führt zu einer Hilfsanode. Diese muss mit ca. 20V Gleichspannung beaufschlagt werden damit die Röhre zündet.

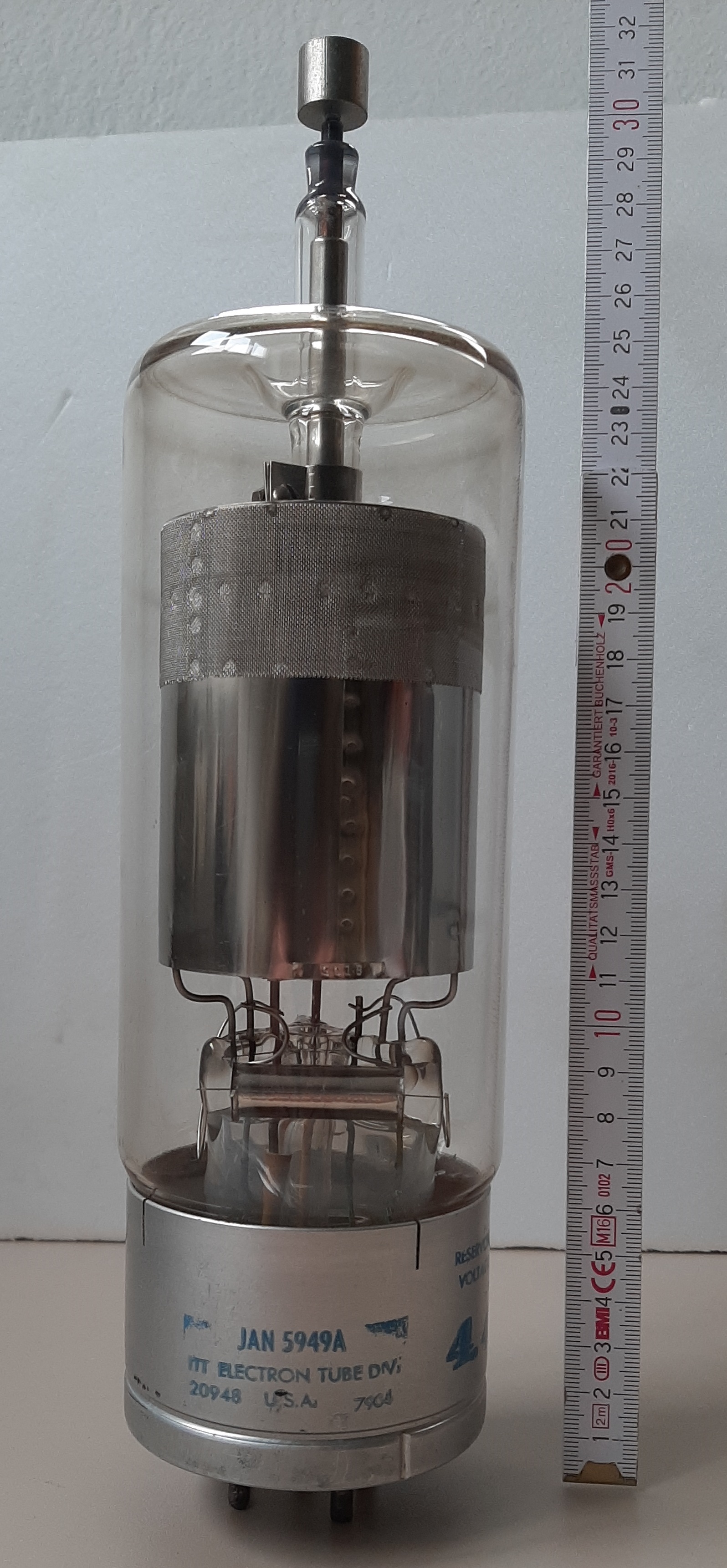

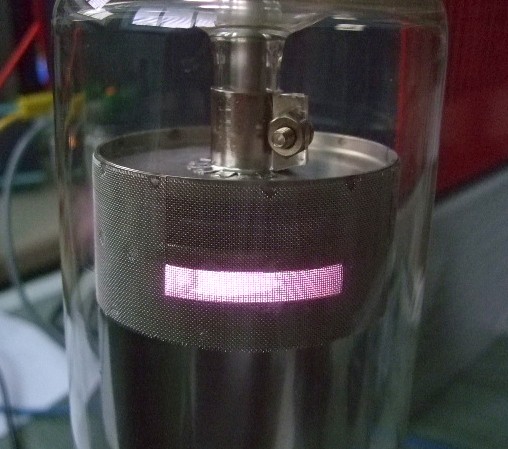

Wasserstoff-Thyratron 5949A von ITT, U.S.A.. Aus dem Jahr 1979.
Die Röhre wurde in den 50er Jahren als Schaltröhre für Radar-
Anwendungen entwickelt. Sie wird auch heute noch von einem
chinesischen Hersteller angeboten.

Heizung 6,3V/18A, Anodenspannung 15kV, Anoden-Spitzenstrom 500A, Dauerstrom 0,5A

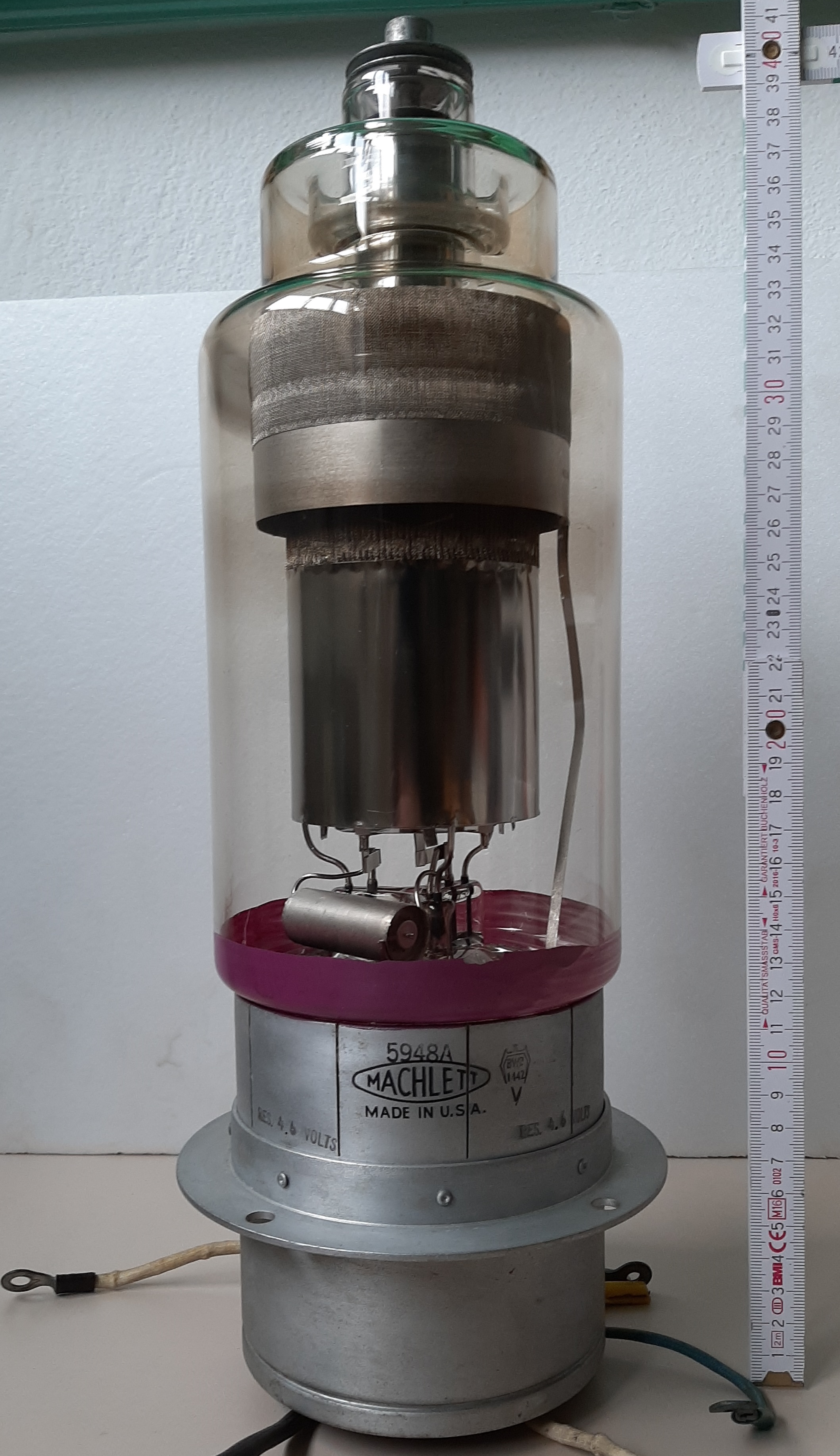

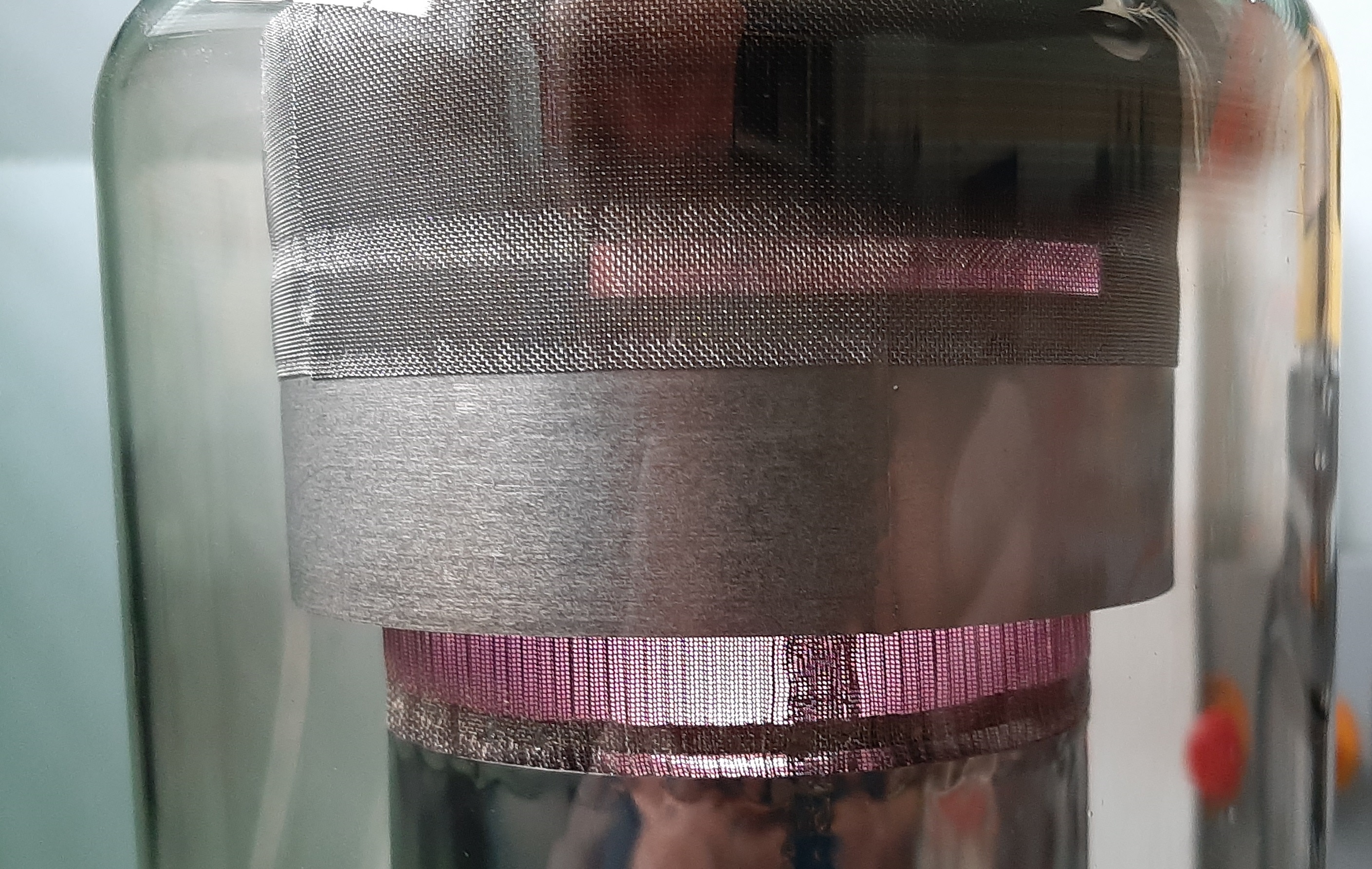

Wasserstoff-Thyratron 5948A von Machlett U.S.A.
Schaltröhre für das Magnetron in Radaranlagen. Heizung 6,3V/25A.
Kann mit Anodenspannungen bis 25kV umgehen.
Sie hat ein Wasserstoff-Reservoir das mit einer individuellen, auf der Röhre angegebenen Spannung beheizt werden muss. Dadurch soll der Innendruck über die Lebensdauer der Röhre gesehen konstant gehalten werden. Das waagrechte Röhrchen unten am System, die obige 5949A hat ebenfalls eines.

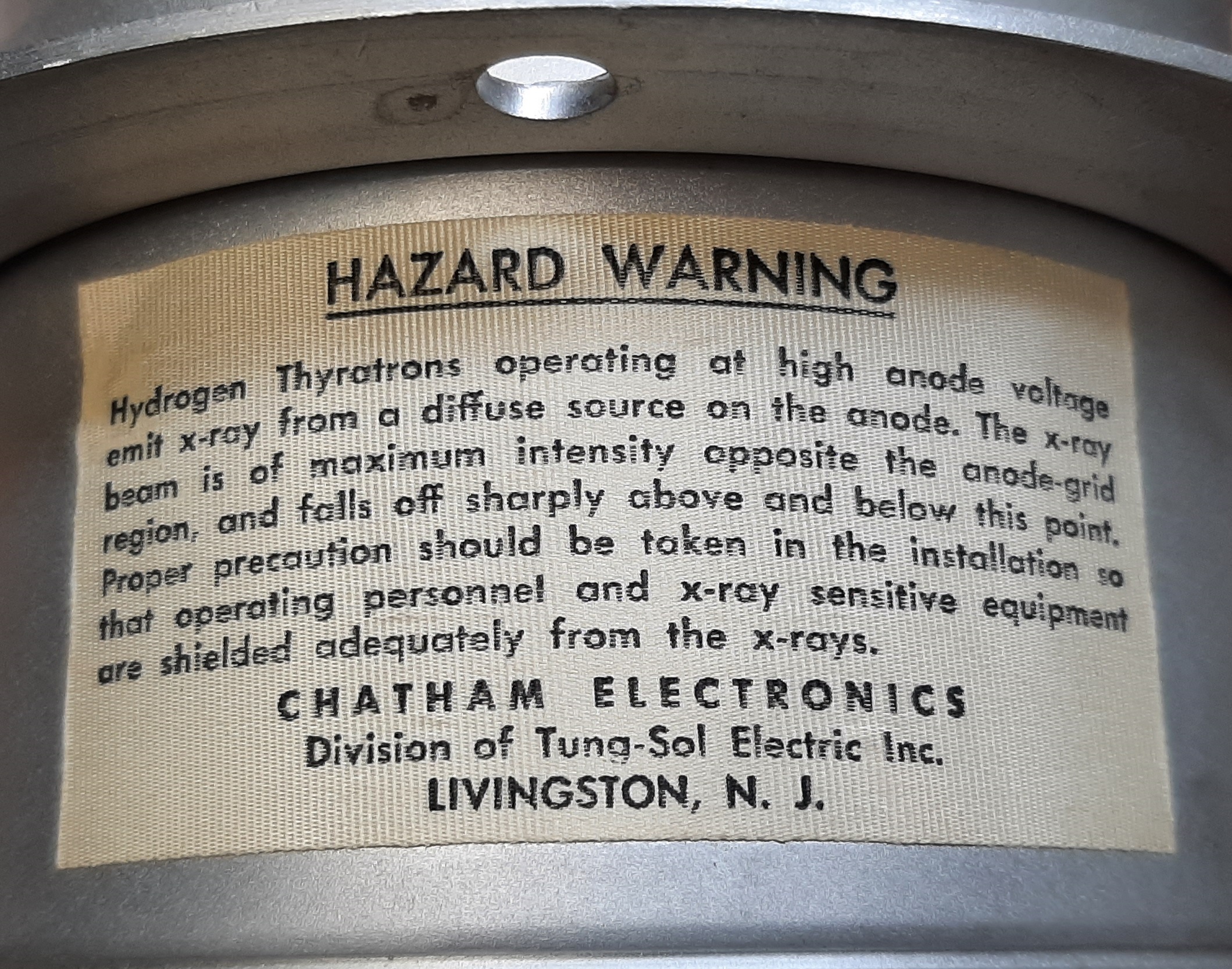

  Die Röhren sind nicht harmlos wenn sie betrieben werden.
Es wird Röntgenstrahlung emittiert wegen der hohen Betriebsspannung,
Eine ausreichende Abschirmung  muss gegeben sein worauf in dem Aufkleber hingewiesen wird.

Ähnliche Röhren waren in russischen Radargeräten verbaut Es soll dabei auch zu Strahlenschäden beim Bedienpersonal gekommen sein.
Historische direkt geheizte Zweiweg-Gleichrichter

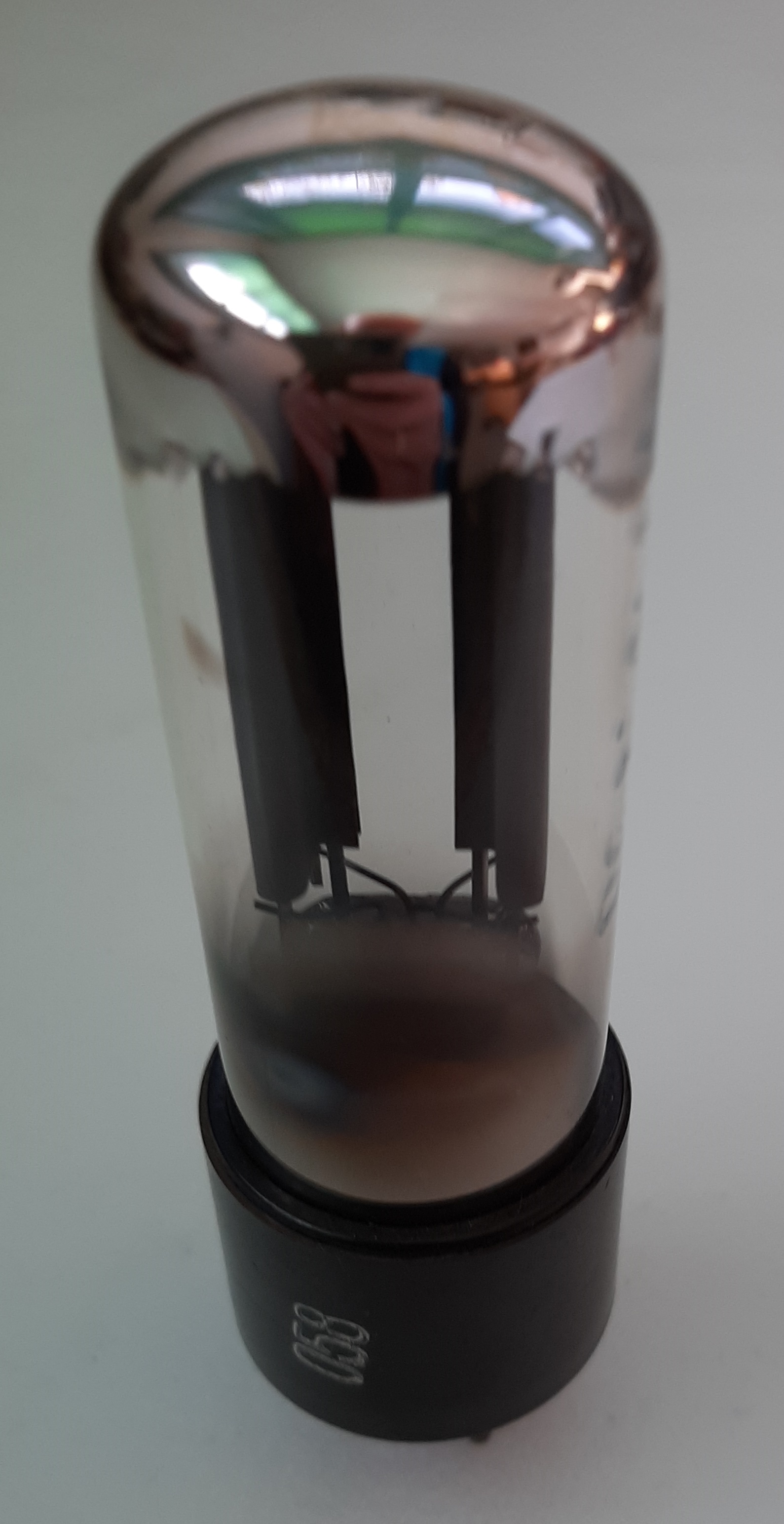

RGN 1064 von Telefunken..Zweiweg-Netzgleichrichter, ab 1932.
Heizung 4V/1A direkt. Europa-Sockel, Blech-Anode.

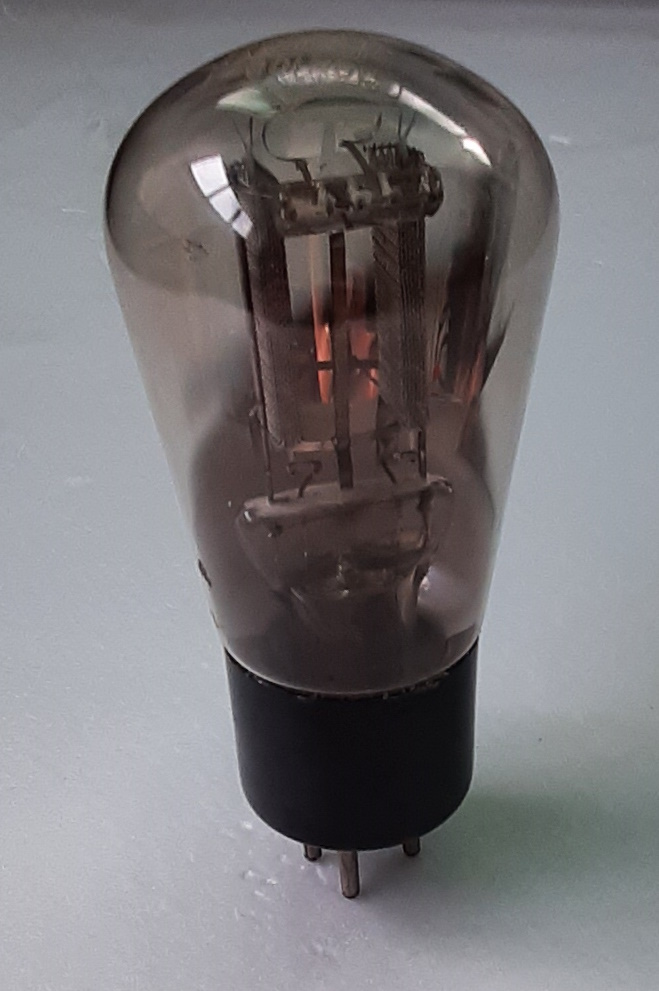

Die Bezeichnung RGN durfte aus Patentrechtlichen Gründen nur von Telefunken verwendet werden. Baugleiche Röhren von Valvo hatten die Bezeichnung G.		 ältere Ausführung der RGN 1064, mit Maschen-Anode und anderem Glaskolben.

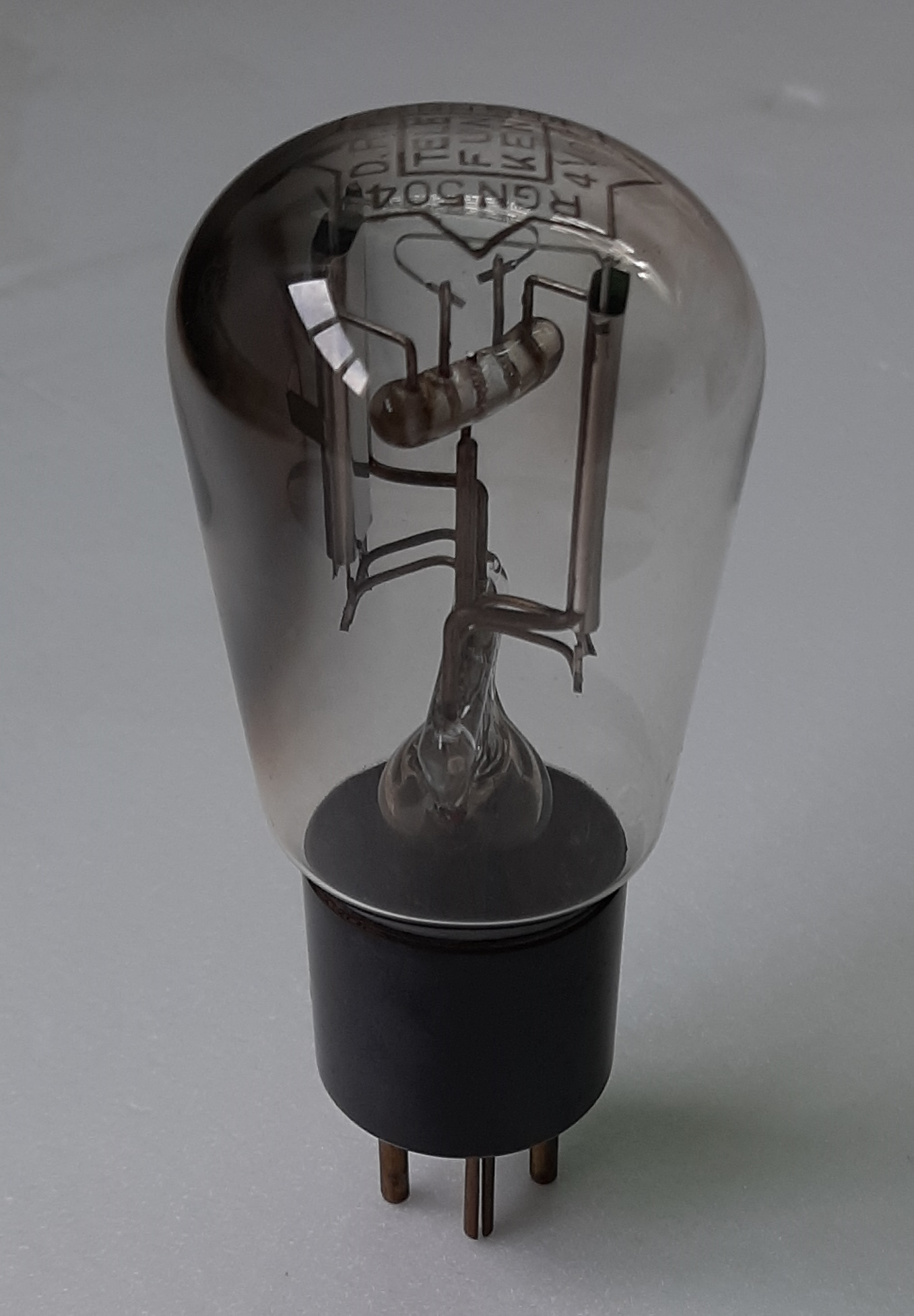

RGN 504 von Telefunken..Zweiweg-Netzgleichrichter, ab 1929.

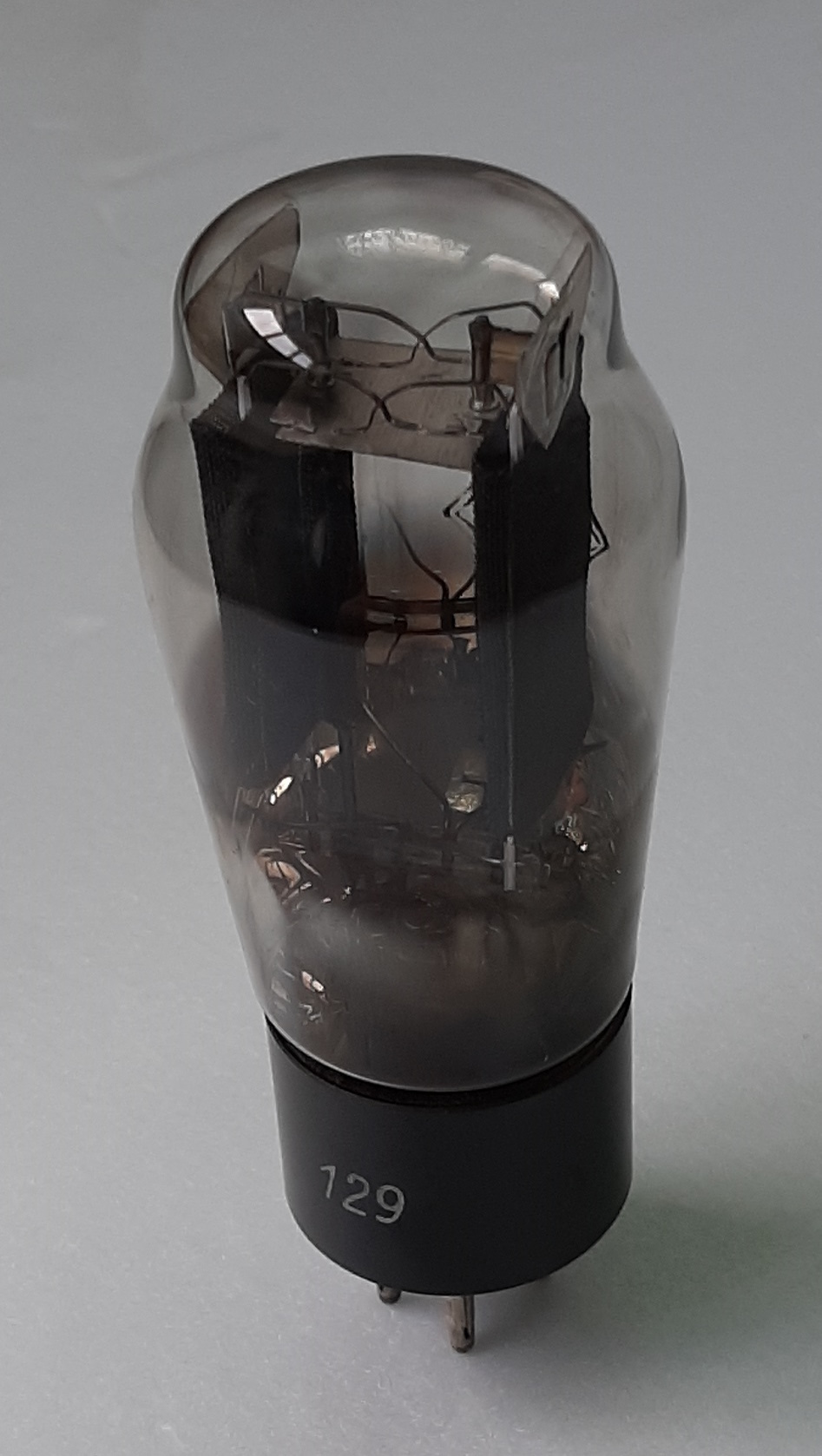

Heizung 4V/0,5A direkt. Europa-Sockel, Blech-Anode		 RGN 2004 von Telefunken..Zweiweg-Netzgleichrichter, ab 1928.
Heizung 4V/2A direkt. Europa-Sockel mit Maschen-Anode

Die RGN2004 und die etwas leistungsfähigere RGN4004 erzielen Höchstpreise bis 1000 Euro wenn sie neu sind und die Maschenanode haben, neudeutsch meshplate. Die Käufer kommen oft aus Asien, die Röhren werden für hochwertige HiFi-Verstärker verwendet. Eine Kombination aus RGN4004 und der Endröhre AD1 scheint das non plus ultra zu sein.
Übrigens: man findet keine schlüssige Begründung warum die Maschenanode bzw. die Blechanode verwendet wurde. Vielleicht ist die Maschenanode günstiger für die Wärmableitung weil die Heizfäden mit sehr hohen Temperaturen betrieben wurden. Der betuchte Röhrenliebhaber wird sagen: Maschenanoden klingen einfach besser, sollten allerdings von Telefunken sein. Diesem Fabrikat wird nachgesagt dass es die besten Klangeigenschaften hat. Man glaubt dass es an dem Kathodenmaterial liegt. Alles sehr esotherisch, aber wenn man seine Freude daran hat, warum nicht...

Nachfolger der RGN-Gleichrichter sind die AZ-Röhren.

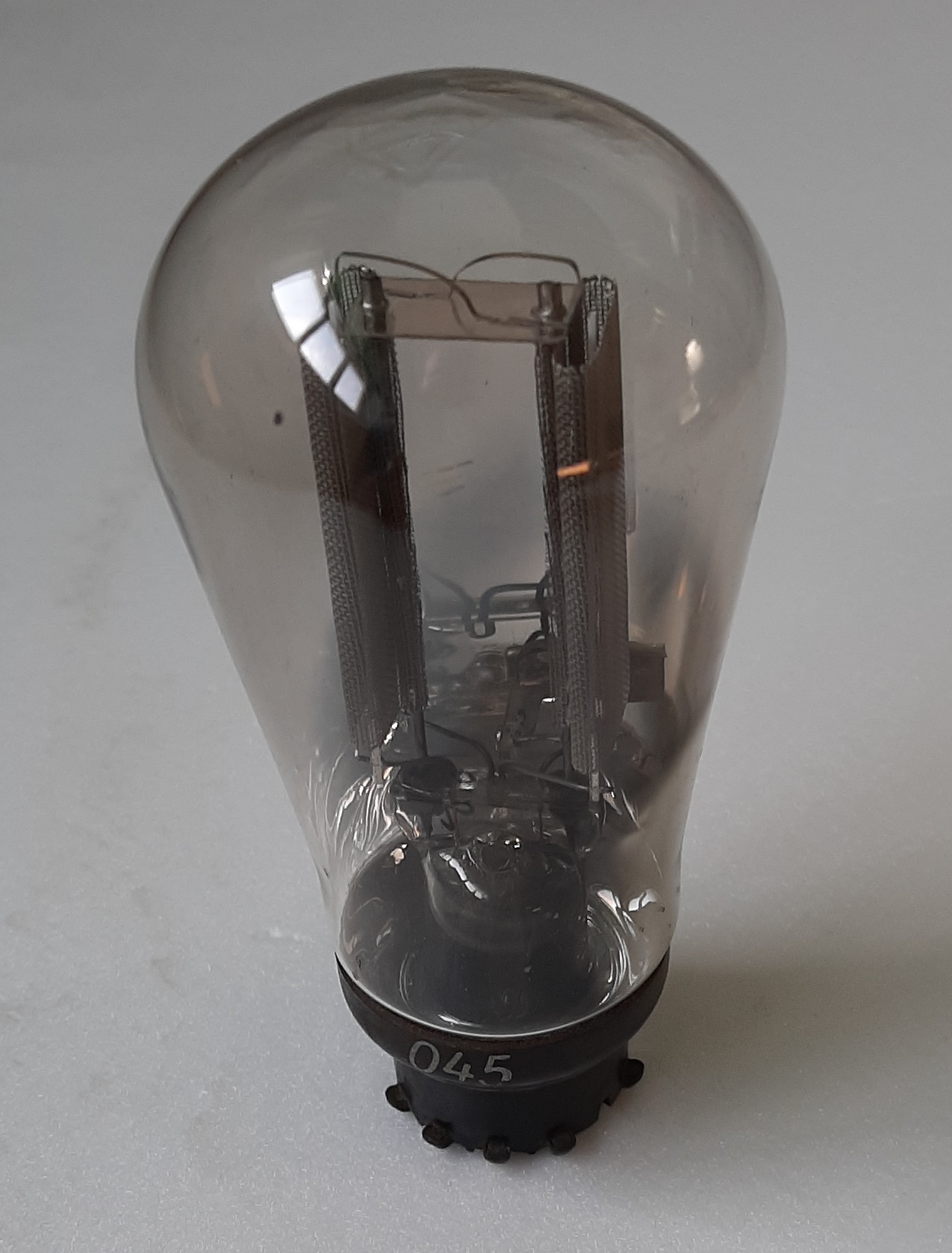

AZ 1 von Telefunken..Zweiweg-Netzgleichrichter, ab 1935.

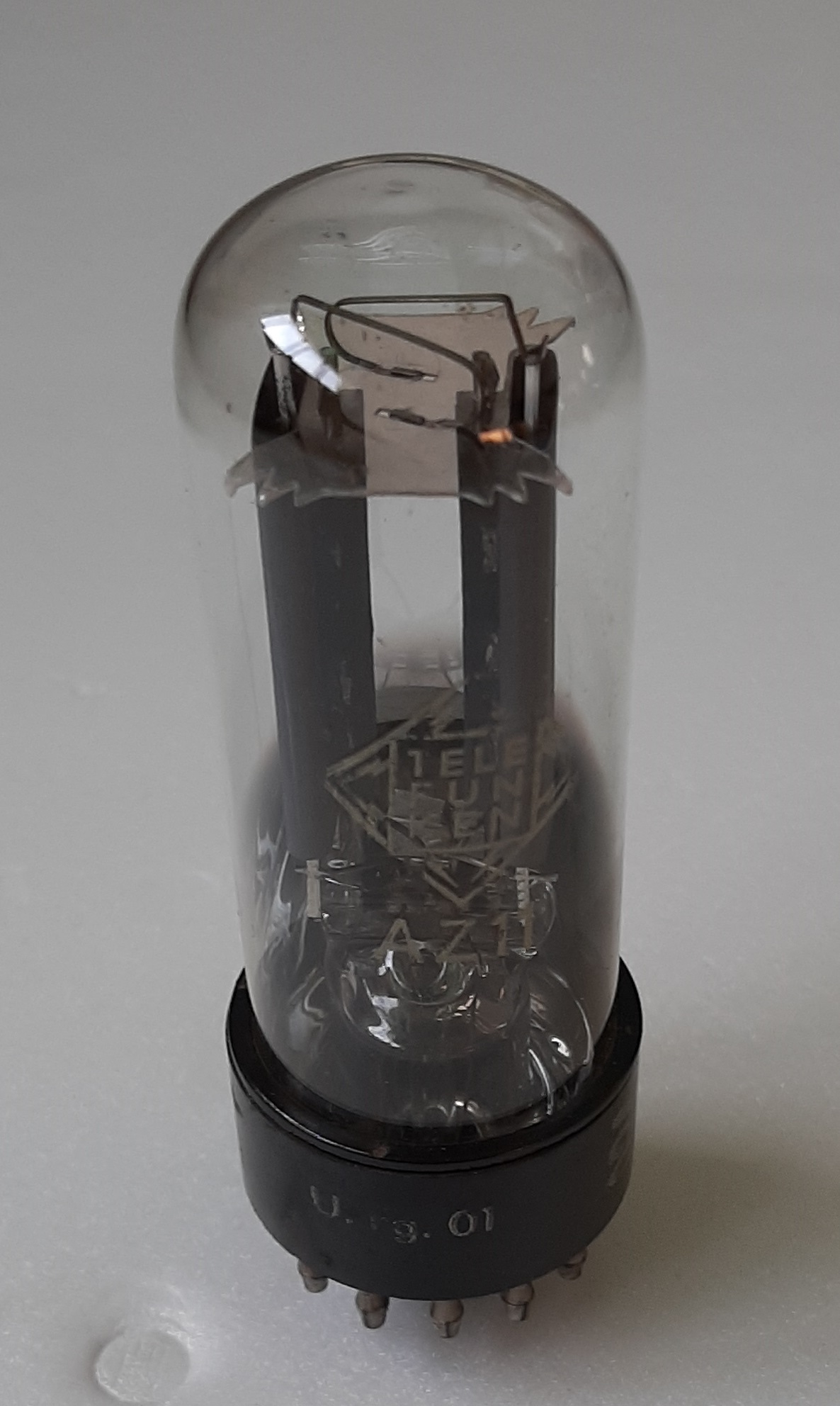

Heizung 4V/1,1A halbindirekt mit Maschen-Anode, Außenkontakt-Sockel		 AZ 11 von Telefunken..Zweiweg-Netzgleichrichter, ab 1938.
Heizung 4V/1,1A direkt. Stahlröhrent-Sockel, Blech-Anode.

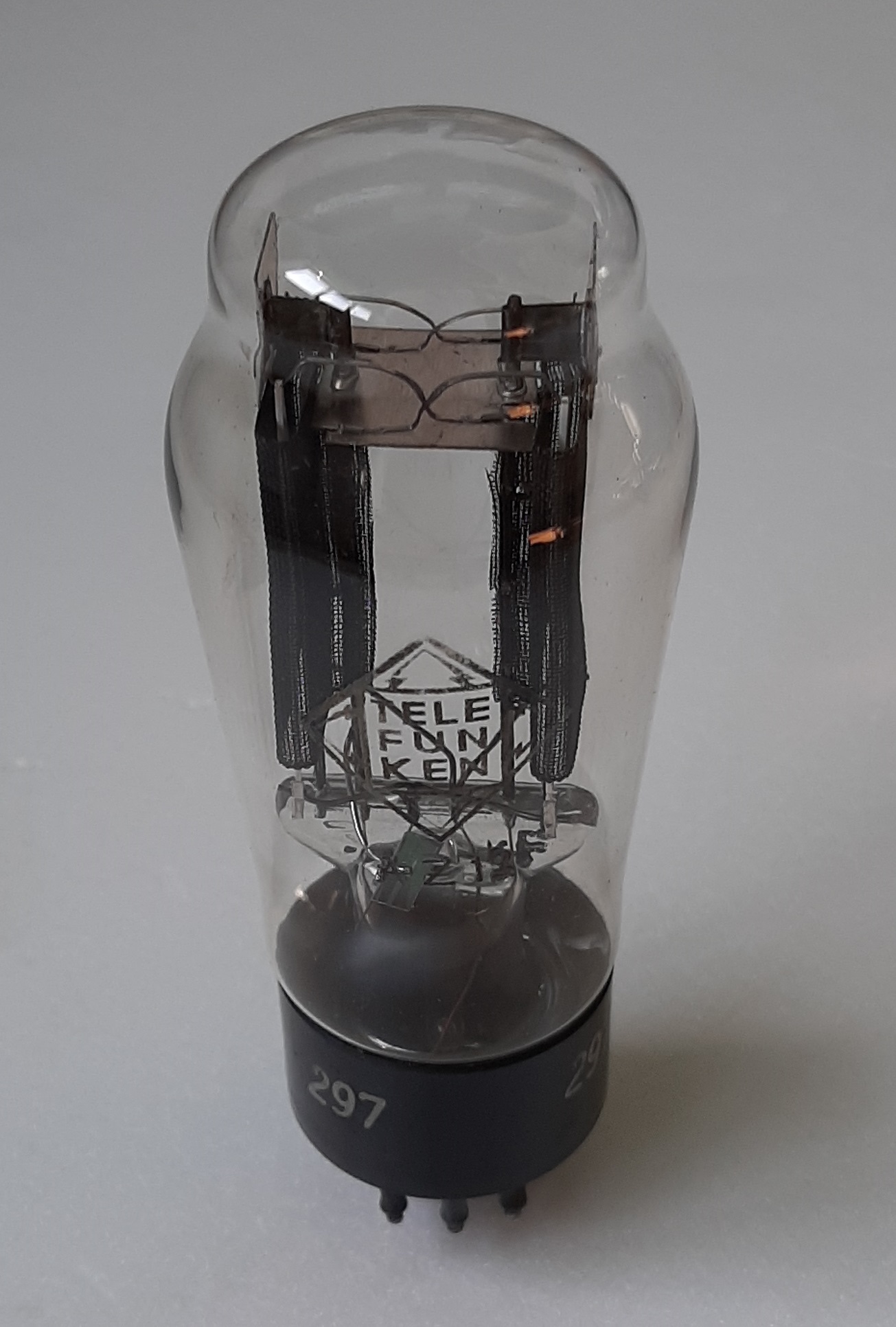

AZ 12 von Telefunken..Zweiweg-Netzgleichrichter, ab 1938.

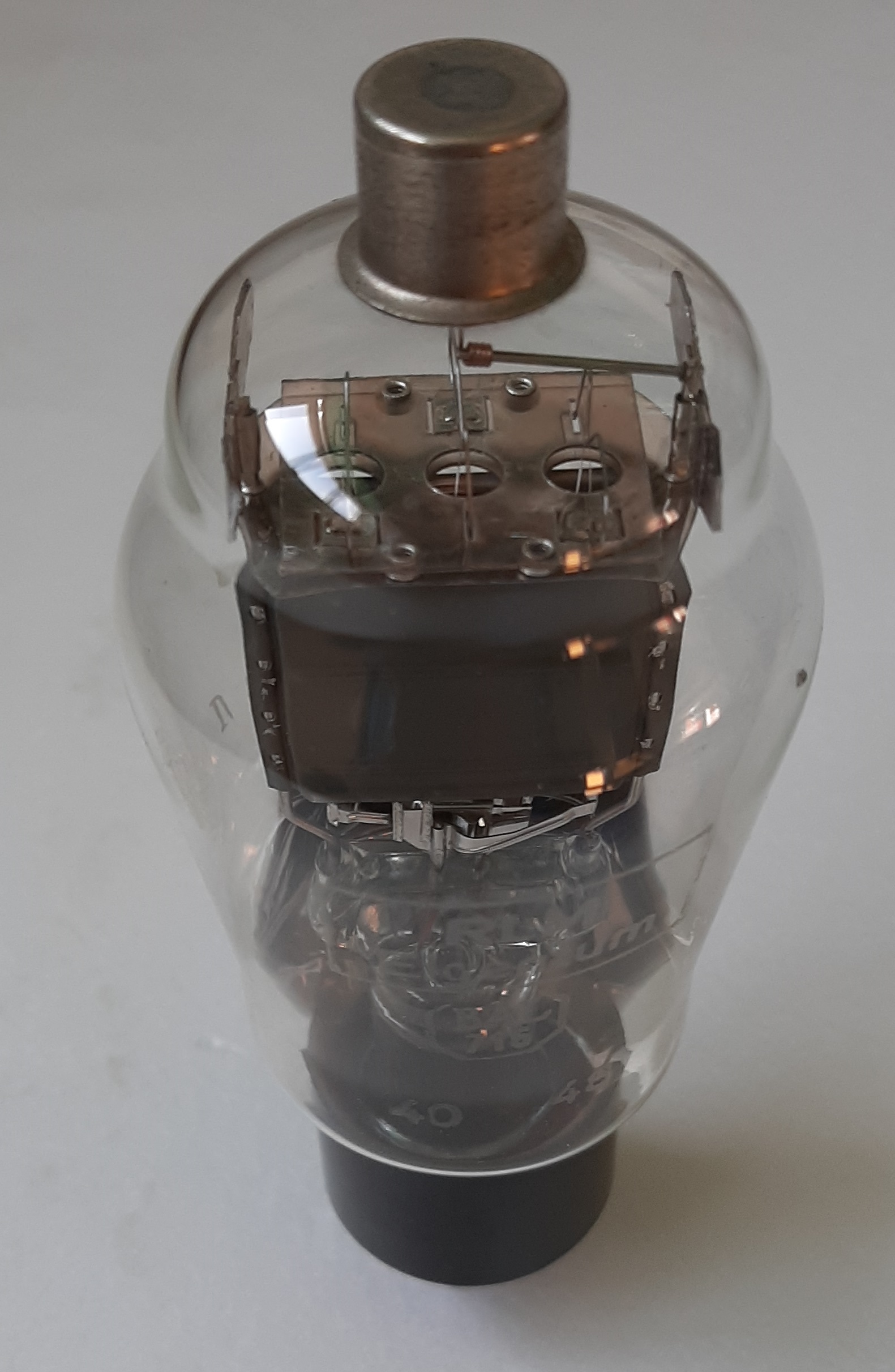

Heizung 4V/2,3A direkt. Stahlröhren-Sockel, Maschen-Anode,		 RG 62 von Telefunken..Einweg-Netzgleichrichter, ab 1940?.
Heizung 2,5V/4,5A direkt .Europa-Sockel

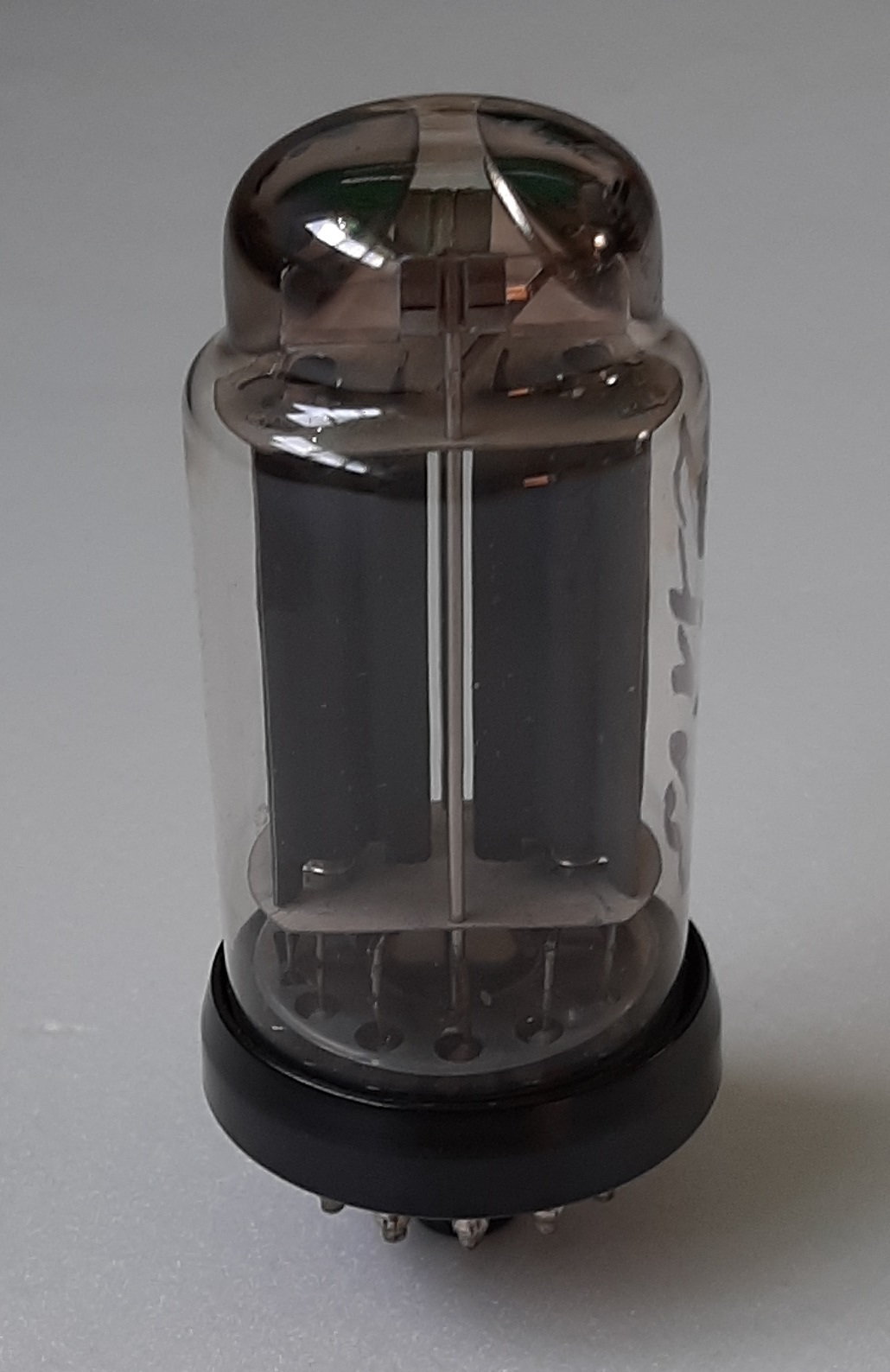

EYY 13 von Telefunken. Zweiweg-Netzgleichrichter, ab 1952.

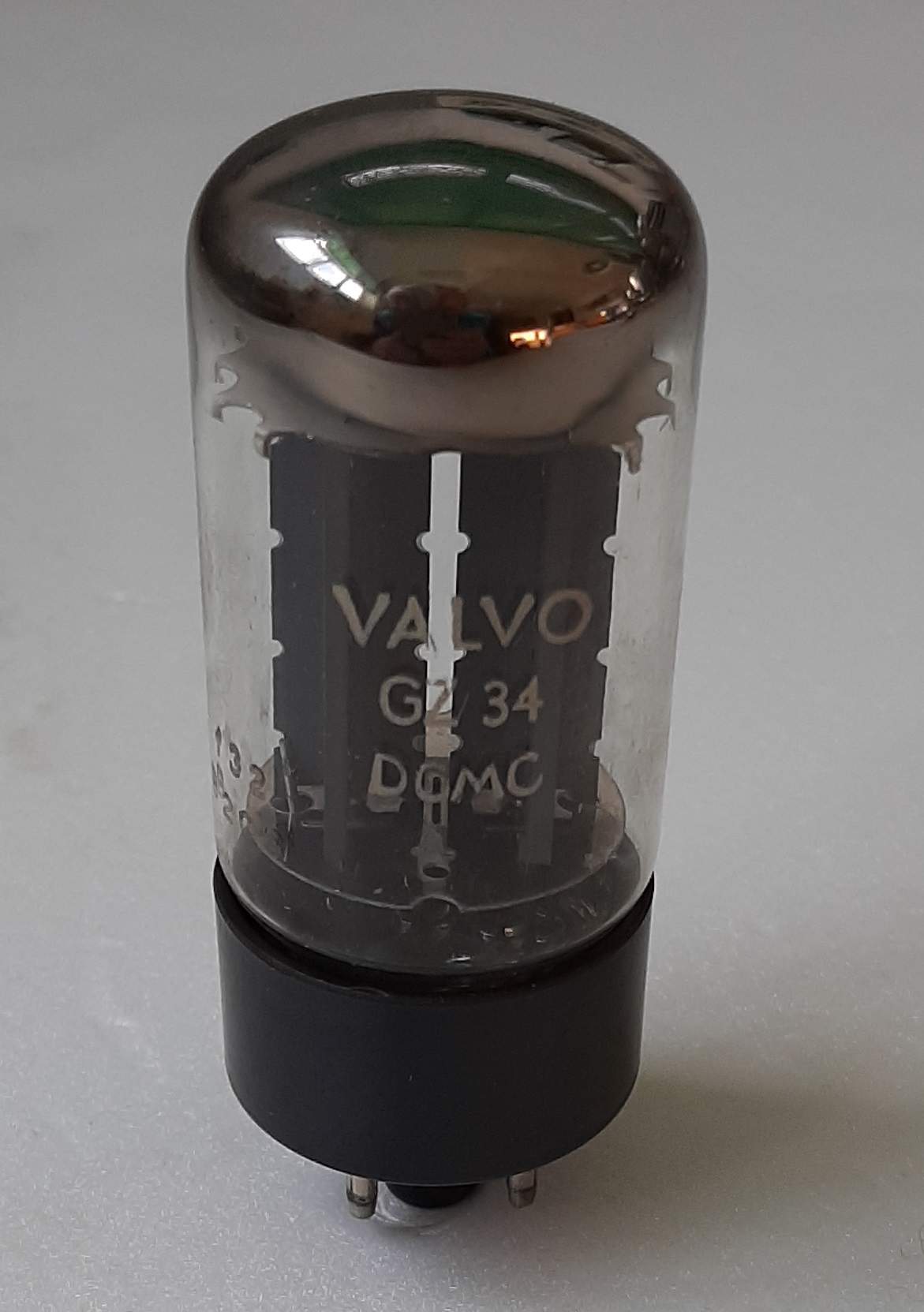

Heizung 6,3V/2,5A halbindirekt .Stahlröhren-Sockel		 GZ 34 von Valvo..Zweiweg-Netzgleichrichter, ab 1954.
Heizung 5V/1,9A halbindirekt .Oktal-Sockel

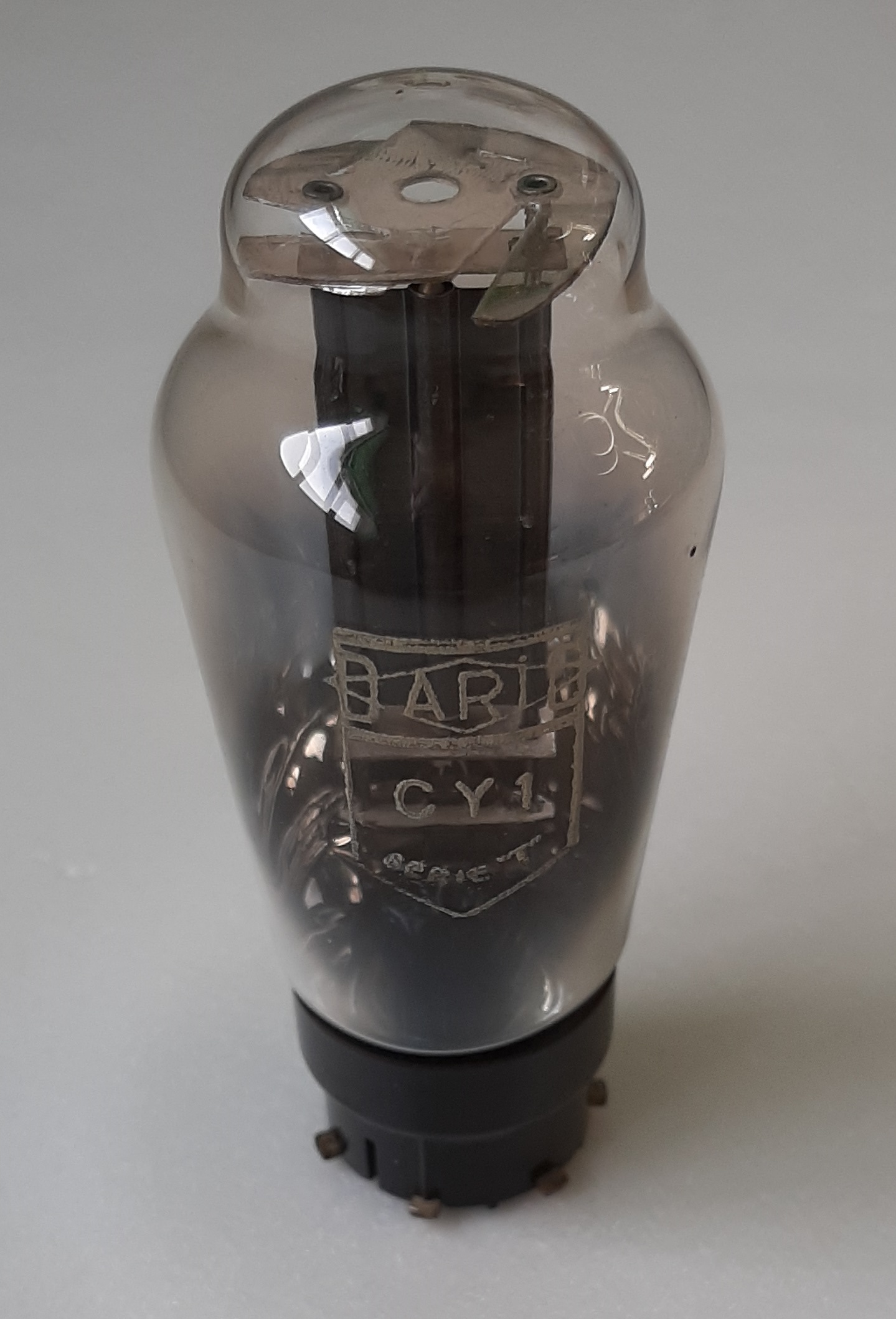

CY 1 von Dario. Einweg-Netzgleichrichter, ab 1934

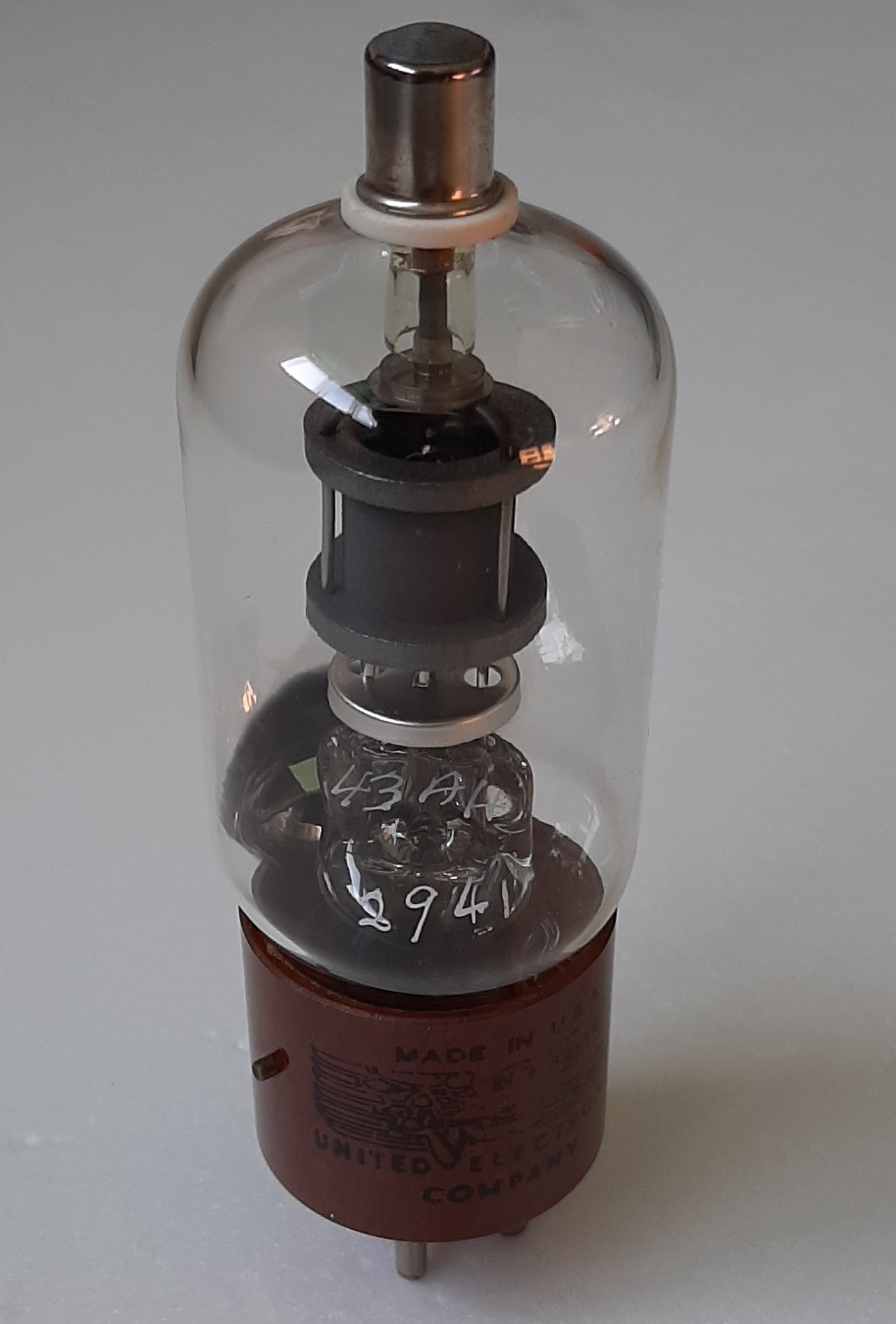

Heizung 20V/0,2A indirekt, Serienheizung  Außenkontakt-Sockel		 3B24WA von United Electronics Company..Hochspannungs-Gleichrichter,bis 20kV mit Grafit-Anode. Heizung 5V/3A direkt .4-poliger USA-Sockel UX4. 1950er Jahre
